Введение
Интерфейс пользователя
1
1-19
Прокрутка
Для перемещения по пунктам меню нажимайте
клавиши со стрелками Вверх c и Вниз b.
Переход к предыдущей и следующей странице
Если меню состоит из нескольких страниц, нажимайте
клавишу-стрелку Влево W, чтобы перейти к
предыдущей странице, и клавишу-стрелку Вправо X,
чтобы перейти к следующей странице.
Закрытие текущего экрана
Чтобы закрыть текущий экран, нажмите клавишу-
стрелку Вверх c, чтобы установить курсор на X
(расположен в правом верхнем углу). При выборе X
высвечивается. Нажмите SELECT (ВЫБРАТЬ).

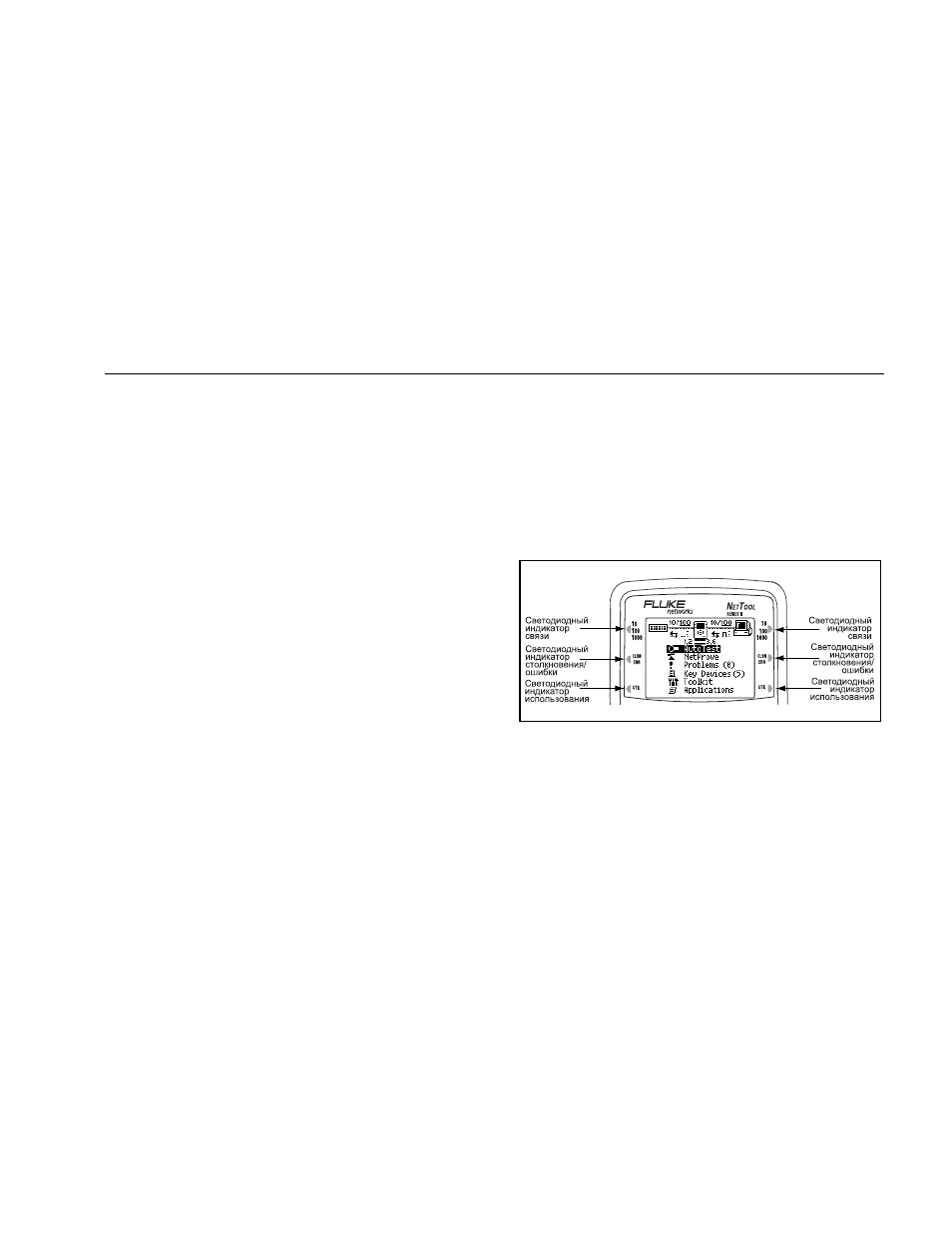

Данные индикаторов
На каждой стороне ЖК-дисплея тестера расположен
ряд индикаторов (рисунок 1-9), которые
предоставляют информацию о левом и правом
соединениях RJ-45.Совместно Совместно эти
индикаторы служат для незамедлительного
представления визуальной информации о сетевой
среде.
eqj01f.eps
Рисунок 1-9. Световые индикаторы
