Инструкция по эксплуатации УАЗ 390945 ГБО
Страница 17
17

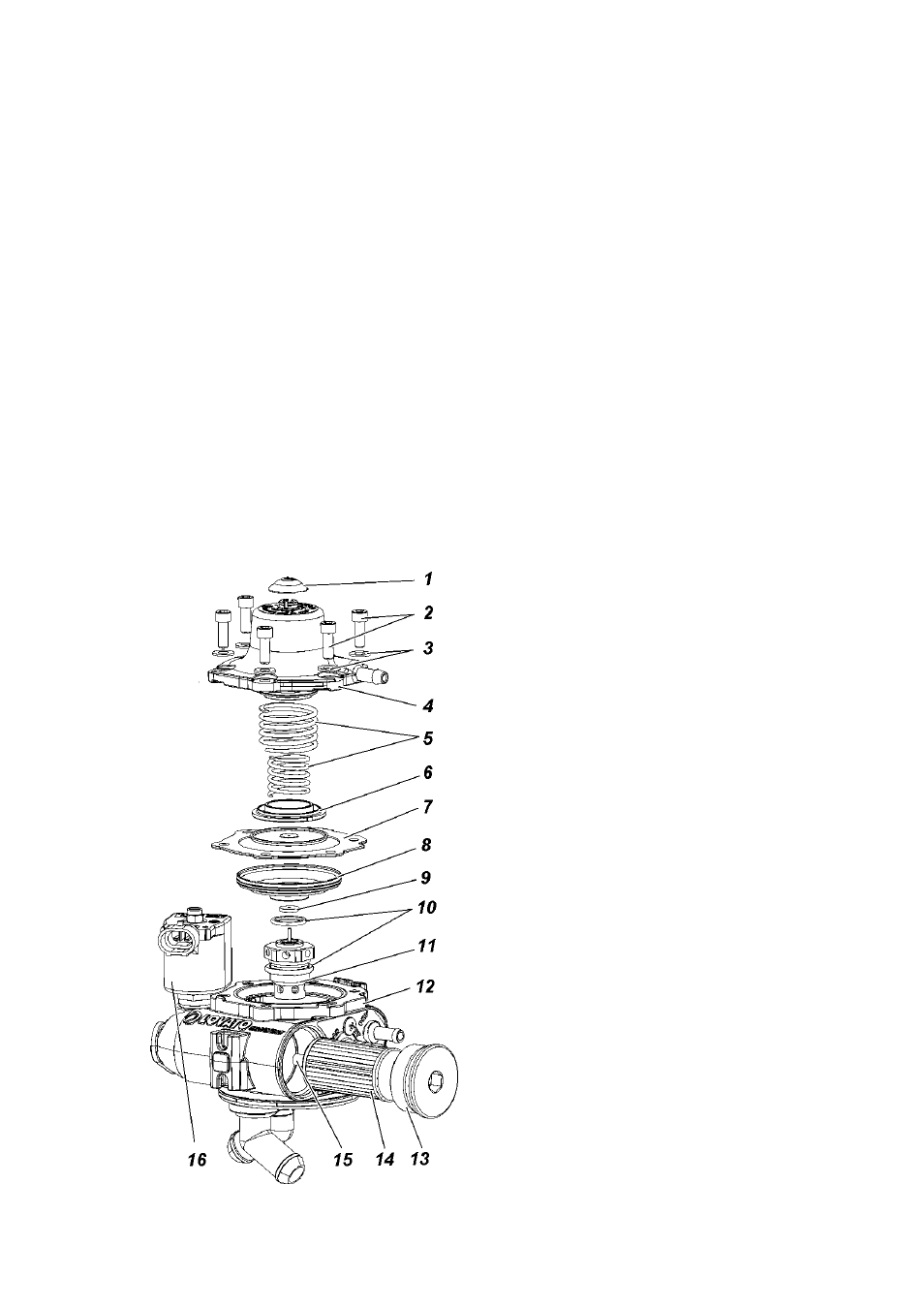

Рис. 10. Газовый редуктор:
1 -колпачок винта регулировки
давления; 2 -винты; 3 -шайбы;
4 -верхняя крышка редуктора;
5 -пружины; 6 -подставка;
7 -диафрагма; 8 -пластина;
9 -уплотнитель; 10 -кольца;
11-блок управления газовым
потоком; 12 -корпус редуктора;
13 -крышка фильтра; 14 -картридж
фильтра; 15 -магнит; 16 -катушка
2. Через каждые 40000 км:
- замена диафрагмы 7;
- замена кольца 10 с нанесением на него силиконовой
смазки
3. Через каждые 100000 км:
-замена блока управления газовым потоком;
- замена колец 10, предварительно смазав их силиконовой
смазкой.
Дополнительный подогреватель
Дополнительный подогреватель служит для полного
подогрева газовой смеси перед подачей в газовую рампу.
На автомобилях УАЗ-3163, УАЗ-23602 дополнительный
подогреватель устанавливается на правом брызговике
подкапотного пространства, а на автомобиле УАЗ-390945 на
передней балке кузова.
