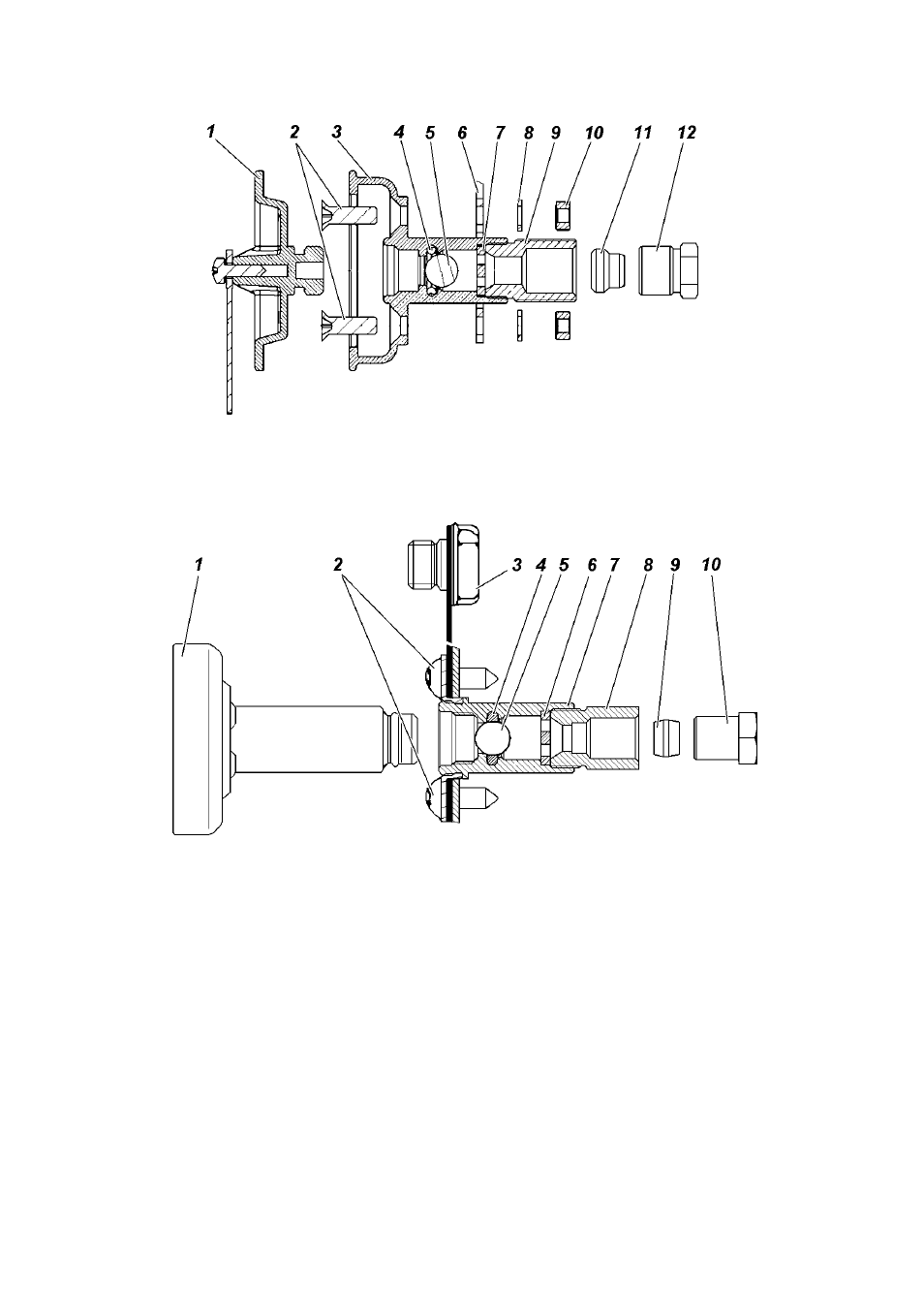

Рис. 7. Заправочное устройство:
1 -заглушка заправочного устройства с поводком; 2 -винты; 3 -корпус;
4 -кольцо; ; 5 -сфера; 6 -кронштейн; 7 -шайба с отверстиями; 8 -шайбы;
9 -соединительная трубка; 10 -гайки; 11 -конус; 12 -выпускной патрубок
Рис. 8. Наполнительный клапан с переходником:
1 -переходник; 2 -винты; 3 -пробка заправочного устройства с поводком;
4 -кольцо; ; 5 -сфера; 6 -шайба с отверстиями; 7 -корпус заправочного
устройства; 8 -соединительная трубка; 9 -конус; 10 -выпускной патрубок
Мультиклапан (рис. 9) устанавливаетя на газовом баллоне
автомобиля и имеет ряд предохранительных устройств:
- Предохранительный клапан - устройство для ограничения
повышения давления в емкости;
- Плавкая пробка - для открытия при температуре
120±10
0
С;
- Клапан черезмерного расхода - отключается при перепаде
давления над клапаном в 90 кПа. При этом перепаде расход
не должен превышать 8000 см
3
/мин.;
