13

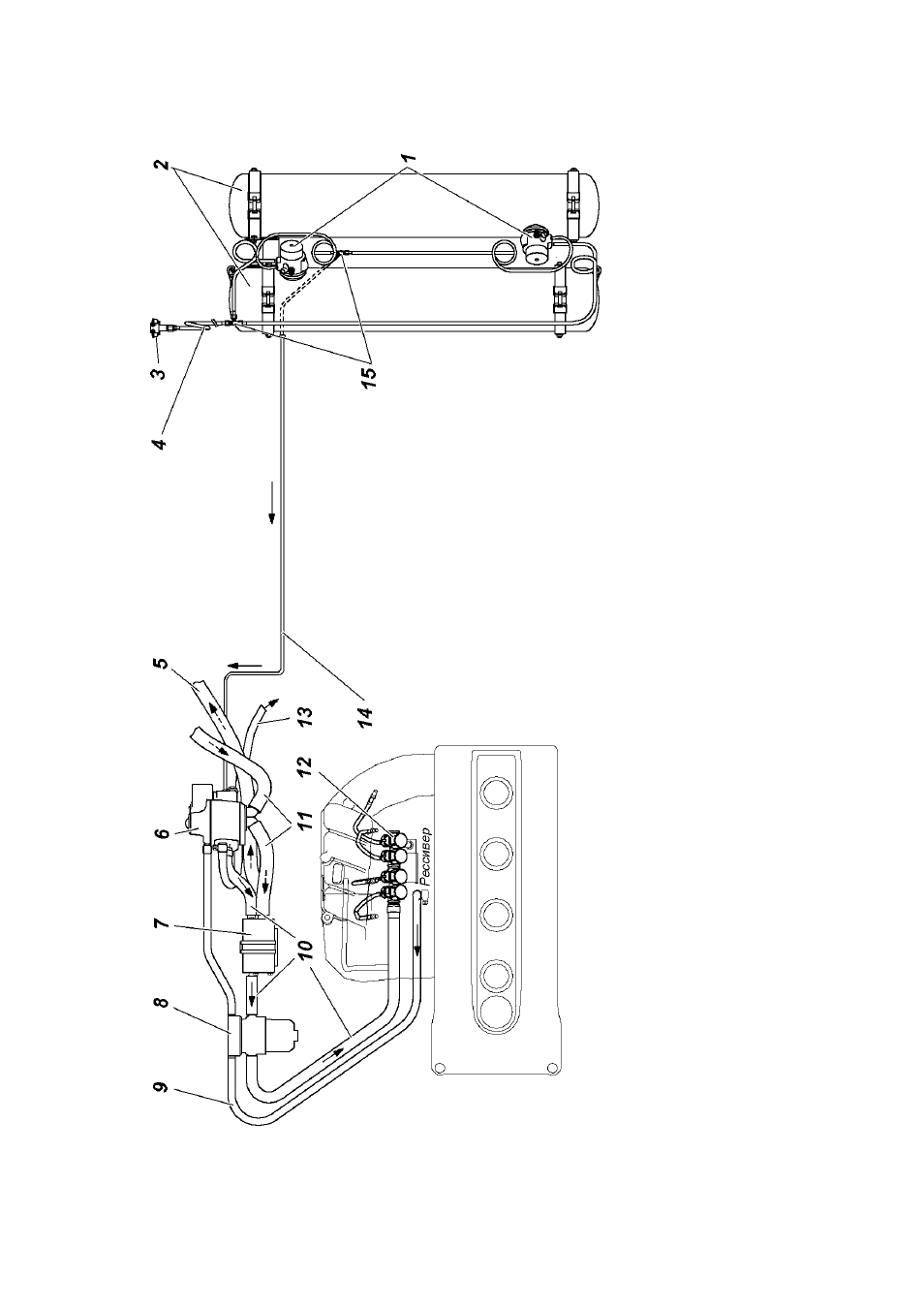

Рис. 3. Схема газобаллонной установки на автомобиль УАЗ-390945:
1 -мультиклапан; 2 -газовый баллон; 3 -заправочное устройство; 4 - трубка от заправочного устройства
к мультиклапану; 5 -шланг отвода охлаждающей жидкости; 6 -редуктор; 7 -дополнительный подогреватель;
8 -фильтр газовый; 9 -шланг забора вакуума из рессивера; 10 -шланги газопровода; 11 -шланги подвода
охлаждающей жидкости; 12 -газовая рампа с электромагнитными клапанами и штуцерами; 13 -шланг
отвода газовых испарений; 14 -трубка от мультиклапана к редуктору; 15 -тройники
