16

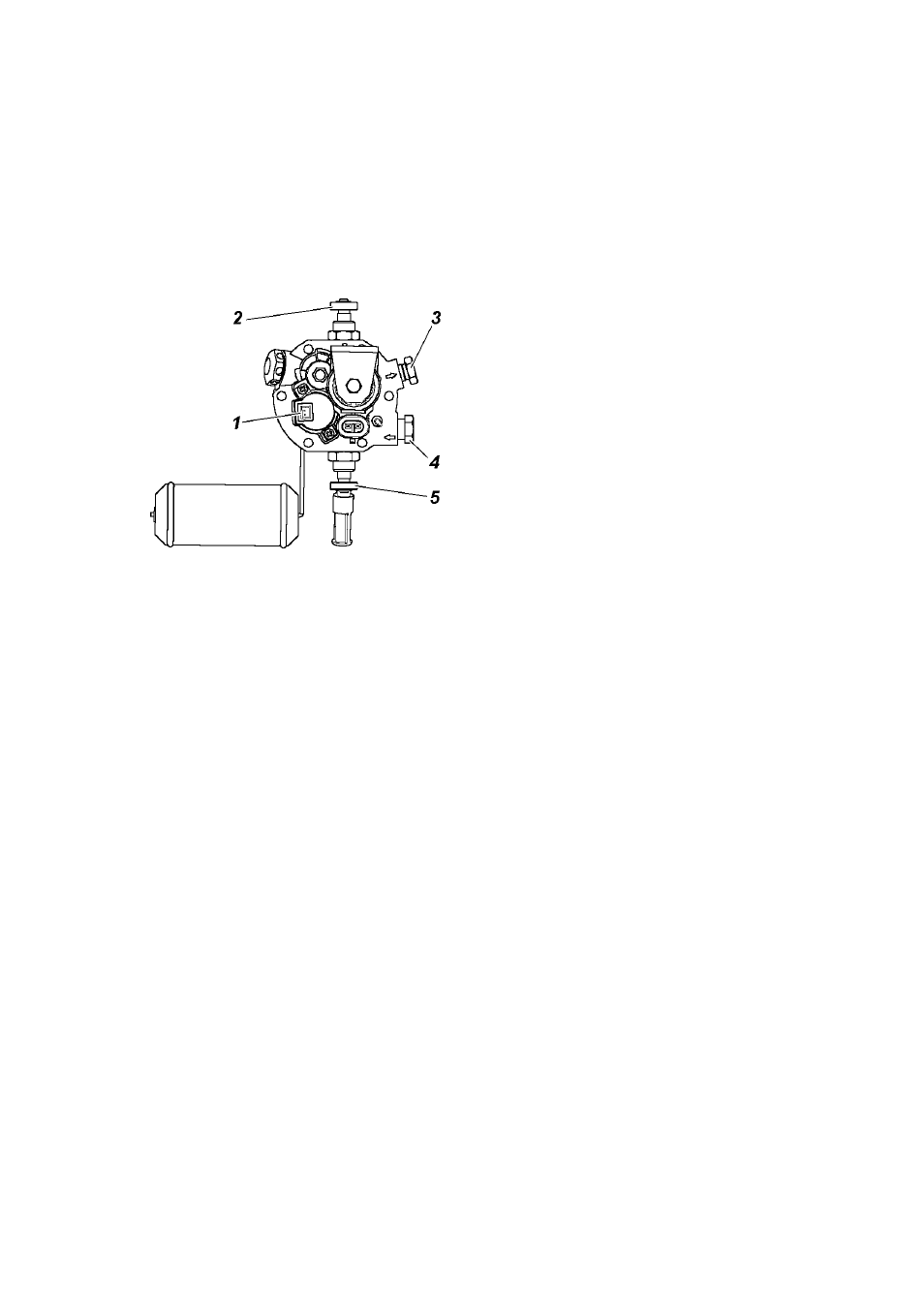

Рис. 9. Мультиклапан газового
баллона:
1 -указатель уровня заполнения
баллона газом; 2 -вентиль расходного
штуцера; 3 -расходный штуцер; 4 -
заправочный штуцер; 5-вентиль
заправочного штуцера
- Запорный клапан 80 процентный - устройство ограничения
наполнения при максимуме в 80 процентов емкости баллона;
- Соленоидный клапан - клапан с дистационным
управлением клапаном черезмерного расхода;
- Рабочий клапан - устройство для отсечки выпуска потока
газа, открытие и закрытие осуществляется вручную.
Газовый редуктор
Редуктор (рис. 10) - одноступенчатого типа с диафрагмой
предназначен для снижения и регулирования давления.
Преобразует жидкое состояние топлива в газообразное.
На автомобилях УАЗ-3163, УАЗ-23602 редуктор
устанавливается на правом брызговике подкапотного
пространства, а на автомобиле УАЗ-390945 на кожухе пола
справой стороны.
В зависимости от пробега предусмотрено три типа
технического обслуживания для редуктора.
1. Через каждые 20000 км:
- замена картриджа фильтра 14 (рис. 10) и очистка камеры
фильтра;
- нанесение силиконовой смазки на новое кольцо крышки
фильтра;
- проверка с помощью мыльной воды соединения крышки
фильтра, пробок впускного и выпускного отверстий на
герметичность.
Внимание! Запрещается продувать камеру фильтра сжатым
воздухом.
