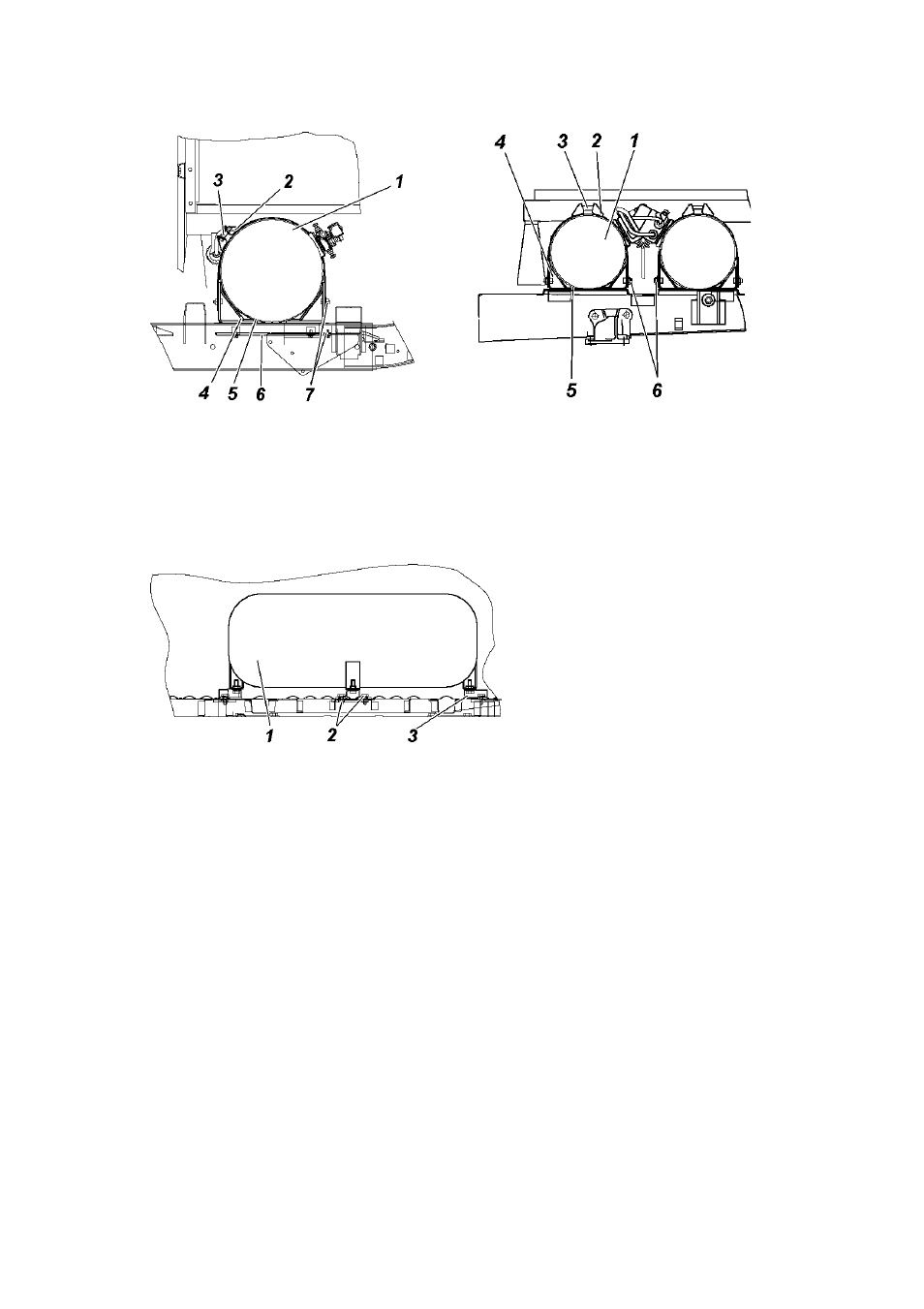

Рис. 4. Установка газового баллона
на УАЗ-23602:
1 -баллон газовый с мульти-
клапаном; 2 -хомут; 3 -болты; 4 -
кронштейны; 5 -прокладка; 6 -
защитный экран; 7 -гайки
Рис. 5. Установка газового
баллона на УАЗ-390945:
1 -баллон газовый с мульти-
клапаном; 2 -хомут; 3 -болты; 4 -
кронштейны; 5 -прокладка; 6 -
гайки крепления хомутов
Рис. 6. Установка газового
баллона на УАЗ-3163 :
1 -баллон газовый с
мультиклапаном; 2 -болты;
3 -кронштейны крепления
баллона
Заправляется автомобиль через заправочное устройство (см.
раздел , “Заправка газового балона”) .
Заправочное устройство в автомобилях УАЗ-23602, УАЗ-
390945 (рис. 7) находится с правой стороны автомобиля и
крепится к нему на кронштейне 6, а в автомобиле УАЗ-3163
(рис. 8) вворачивается в заправочный лючок с правой стороны.
Заправочное устройство соединено с мультиклапаном баллона
автомобиля через трубку 4 (рис.1-3) и закрыто заглушкой1
(рис. 7) или пробкой 3 (рис.8). Для автомобиля УАЗ- 3163
при заправке после снятия пробки 3 ввинчивается переходник
1 (см.рис 8). Заправочное устройство не требует специального
технического обслуживания. Проверку на герметичность
каждого соединения клапана и соединения между медной
трубкой и клапаном производить с помощью мыльной воды,
через каждые 100000 км.
