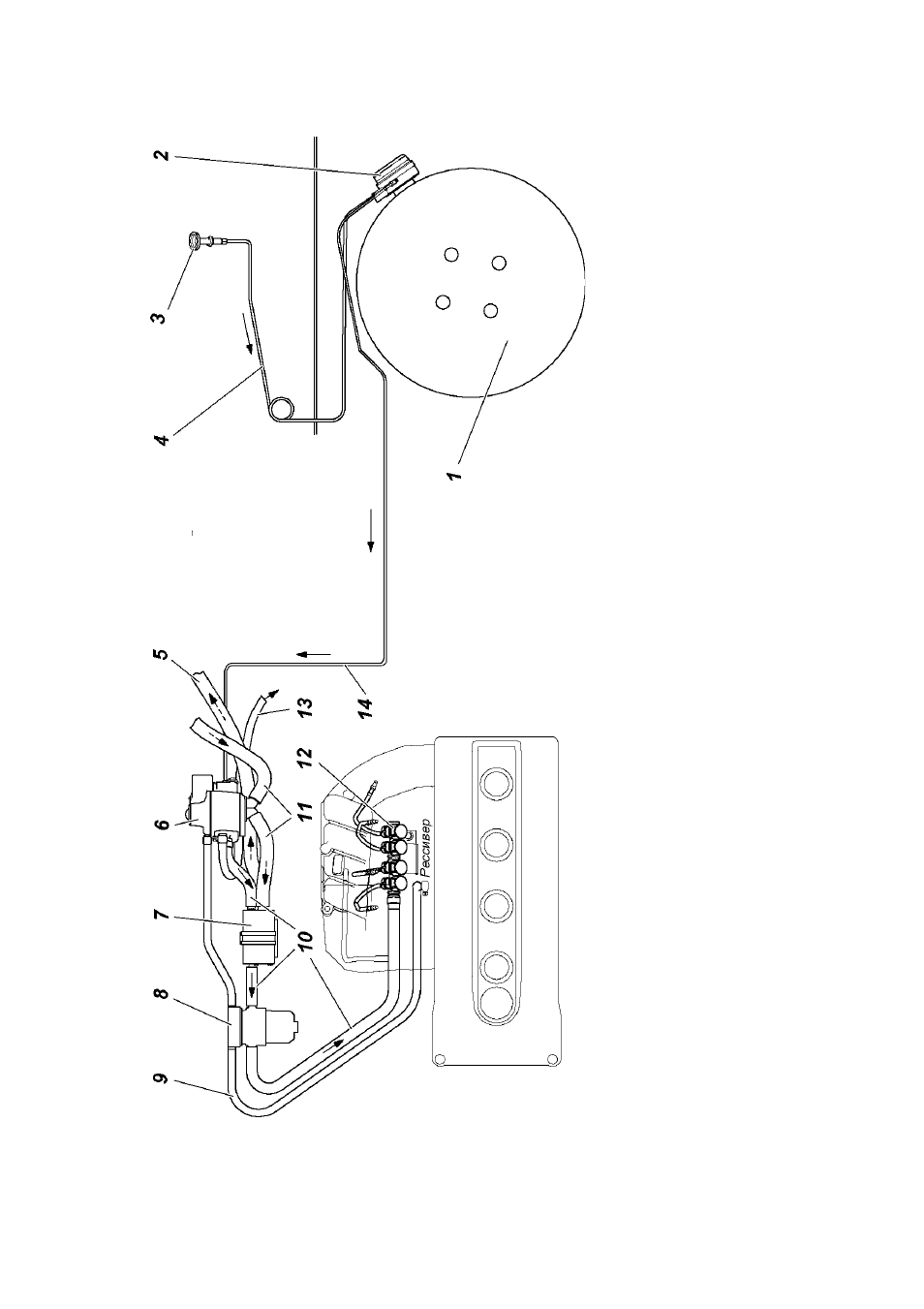

Рис. 1. Схема газобаллонной установки на автомобиль УАЗ-3163:
1 -газовый баллон; 2 -мультиклапан; 3 -заправочное устройство; 4 - трубка от заправочного устройства
к мультиклапану; 5 -шланг отвода охлаждающей жидкости; 6 -редуктор; 7 -дополнительный
подогреватель; 8 -фильтр газовый; 9 -шланг забора вакуума из рессивера; 10 -шланги газопровода; 11
-шланги подвода охлаждающей жидкости; 12 -газовая рампа с электромагнитными клапанами и
штуцерами; 13 -шланг отвода газовых испарений; 14 -трубка от мультиклапана к редуктору
