17. Осторожно высвободите разъемы из слотов на компьютере , приподнимите системную плату и снимите ее с компьютера.
18. Переверните системную плату в сборе .
19. Выньте мини -плату (или мини-платы) (см. раздел Извлечение мини -плат(ы) ).
20. Снимите блок радиатора процессора (см. раздел Извлечение блока радиатора процессора ).
Установка системной платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Установите блок радиатора процессора (см. Установка блока радиатора процессора ).
3. Установите на место мини -плату (или мини-платы) (см. раздел Установка мини - плат(ы) ).
4. Переверните системную плату в сборе .
5. Совместите разъемы на системной плате со слотами в основании компьютера и с помощью направляющих на основании компьютера правильно
расположите системную плату
.
6. Закрутите четыре винта , c помощью которых системная плата крепится к основанию компьютера.
7. Подсоедините кабель батарейки типа «таблетка» , кабель динамика, кабель платы с индикаторами состояния и соединительный кабель
адаптера переменного тока к соответствующим разъемам на системной плате .
8. Расположите левую шарнирную скобу на основании компьютера .
9. Вверните обратно винт , которым крепится левая шарнирная скоба.
10. Установите среднюю крышку (см. раздел Установка средней крышки ).
11. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе ).
12. Выполните инструкции с шаг 6 по шаг 8 в Установка жесткого диска в сборе .
13. Установите на место вентилятор процессора (см. раздел Установка вентилятора процессора ).
14. Установите на место плату Bluetooth (см. раздел Установка платы Bluetooth ).
15. Установите на место упор для рук (см. раздел Установка упора для рук ).
16. Установите на место клавиатуру (см. раздел Замена клавиатуры ).
17. Переверните компьютер и вверните обратно винт , которым левая шарнирная скоба крепится к основанию компьютера.

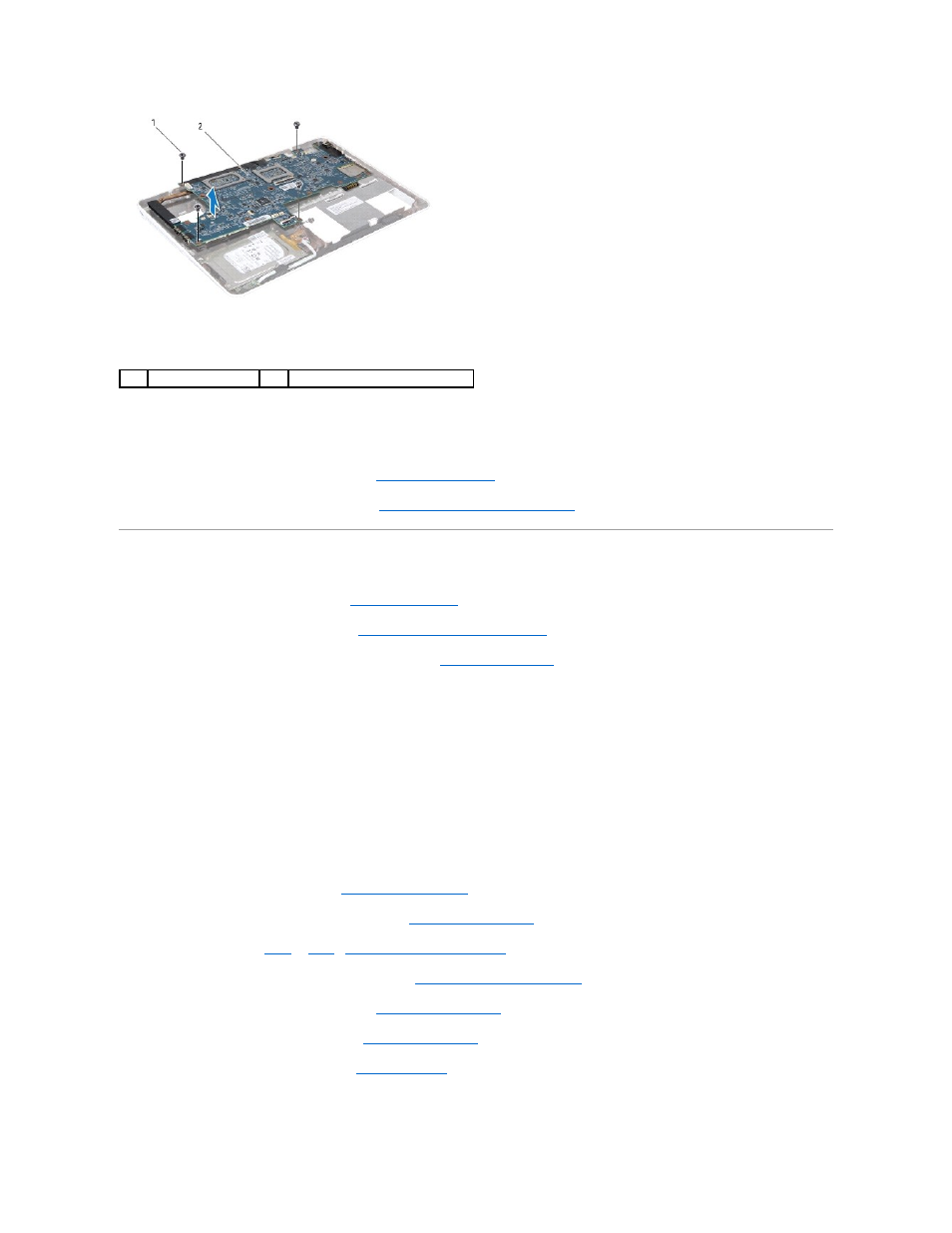

1 винты (4) 2 cистемная плата
