9. Переверните компьютер и откройте крышку дисплея до упора .
10. Извлеките плату Bluetooth (см. раздел Извлечение платы Bluetooth ).
11. Снимите заглушки шарниров (см. раздел Снятие заглушек шарниров ).
12. Отсоедините кабель дисплея и кабель камеры от разъемов на системной плате .
13. Обратите внимание на то , как проложены антенные кабели мини-платы, и извлеките кабели из направляющих желобков.
14. Выкрутите шесть винтов (по три с каждой стороны), которыми блок дисплея крепится к основанию компьютера.
15. Приподнимите блок дисплея и снимите его с основания компьютера .
Установка дисплея в сборе
1. Выполните действия , описанные в разделе Перед началом работы .
2. Установите блок дисплея в соответствующее положение и закрутите шесть винта (по три с каждой стороны), которыми блок дисплея крепится к
основанию компьютера .
3. Проложите антенные кабели мини -платы сквозь слот в основании компьютера.
4. Установите заглушки шарниров (см. раздел Установка заглушек шарниров ).
5. Подсоедините кабель дисплея и кабель камеры к соответствующим разъемам на системной плате .
6. Установите на место плату Bluetooth (см. раздел Установка платы Bluetooth ).
7. Установите на место упор для рук (см. раздел Установка упора для рук ).
1 антенные кабели мини -платы (4)

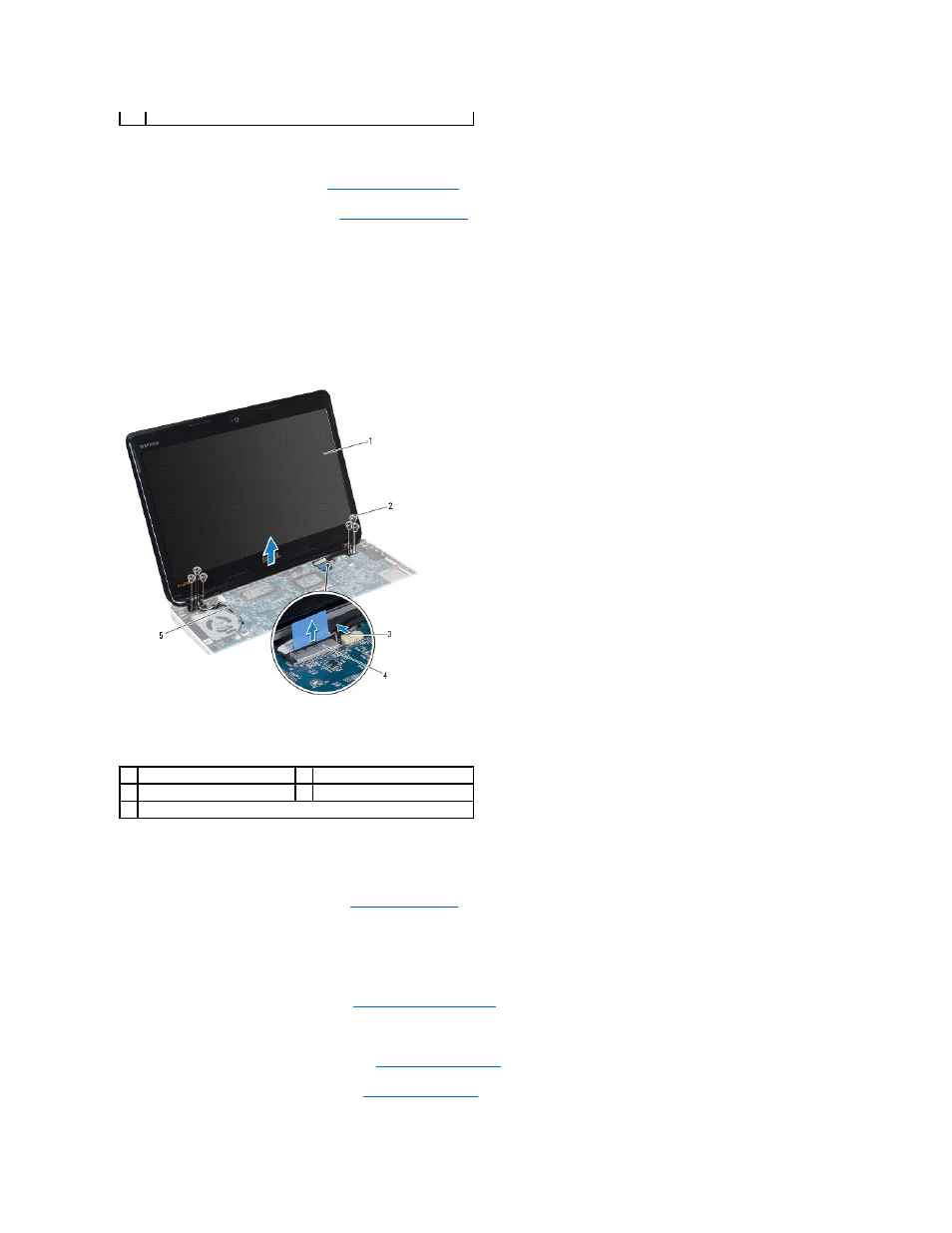

1 дисплей в сборе 2 винты (6)
3 разъем кабеля камеры 4 разъем кабеля дисплея
5 антенные кабели мини -платы
