Установка жесткого диска в сборе – Инструкция по эксплуатации Dell Inspiron m301z AMD
Страница 28
9.
Выверните четыре винта
, которыми кронштейн жесткого диска крепится к жесткому диску.
10.
Приподнимите и снимите кронштейн с жесткого диска
.
11.
Потяните за соединительную планку
, чтобы отсоединить ее от жесткого диска.
Установка жесткого диска в сборе
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Извлеките новый жесткий диск из упаковки
.
Сохраняйте оригинальную упаковку для хранения или транспортировки жесткого диска
.
3.
Подсоедините к жесткому диску соединительную планку
.
4.
Установите жесткий диск в кронштейн для жесткого диска
.
5.
Вверните четыре винта
, которыми кронштейн жесткого диска крепится к жесткому диску.
6.
Установите жесткий диск в сборе на место в основание компьютера
.
7.
Вставьте кабель жесткого диска в разъем на системной плате и нажмите на защелку
, чтобы зафиксировать кабель жесткого диска.
8.
Вверните обратно четыре винта
, которыми блок жесткого диска крепится к основанию компьютера.

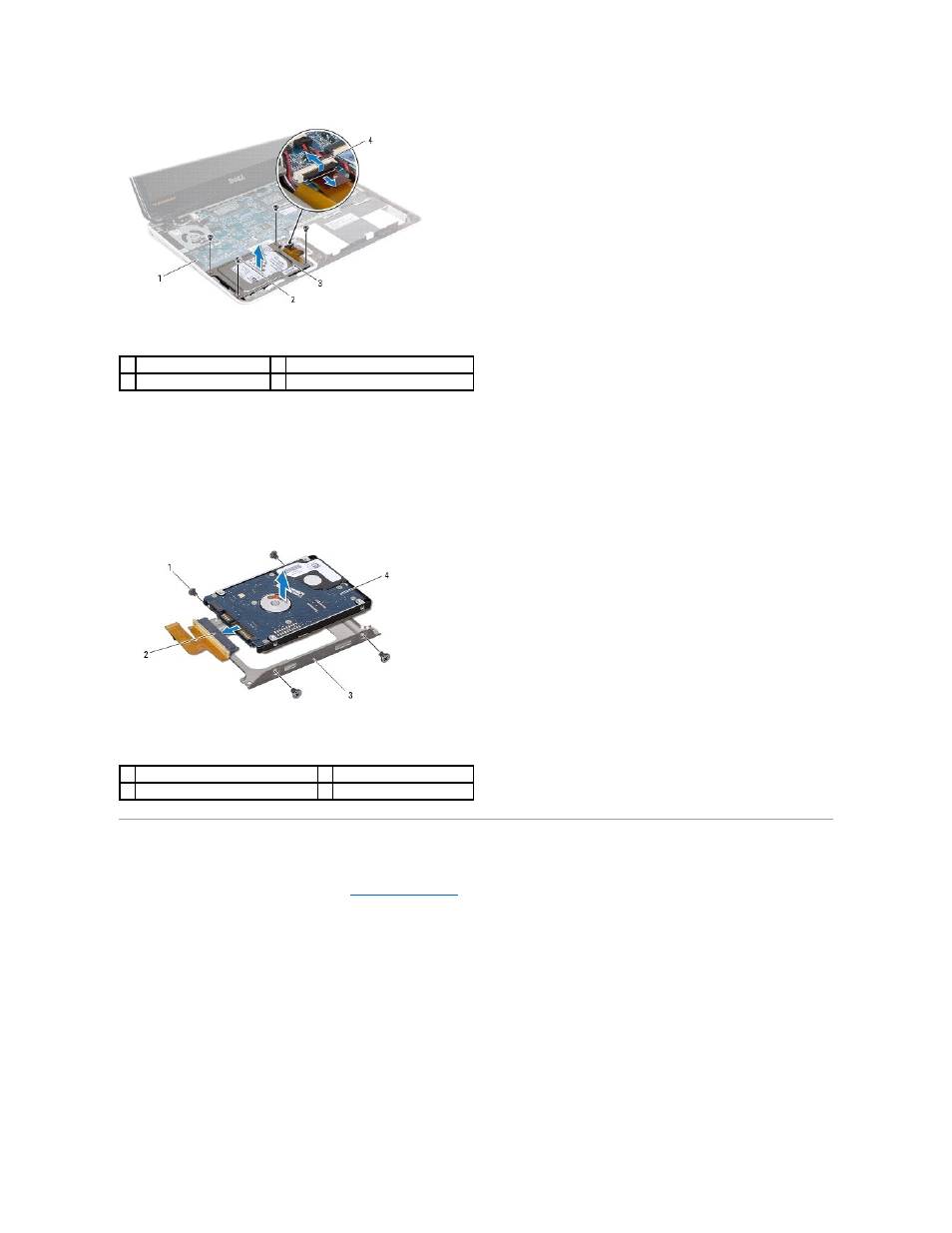

1 cистемная плата
2 винты (4)
3 жесткий диск в сборе
4 разъем кабеля жесткого диска
1 винты (4)
2 соединительная планка
3 кронштейн для жесткого диска
4 жесткий диск
