Выверните винт
, которым крепится левая шарнирная скоба.
14.
Приподнимите левую шарнирную скобу и снимите ее с основания компьютера
.
15.
Отсоедините кабель батарейки типа «таблетка»
, кабель динамика, кабель платы с индикаторами состояния и соединительный кабель адаптера
переменного тока из соответствующих разъемов на системной платы
.
16.
Выкрутите четыре винта
, c помощью которых системная плата крепится к основанию компьютера.

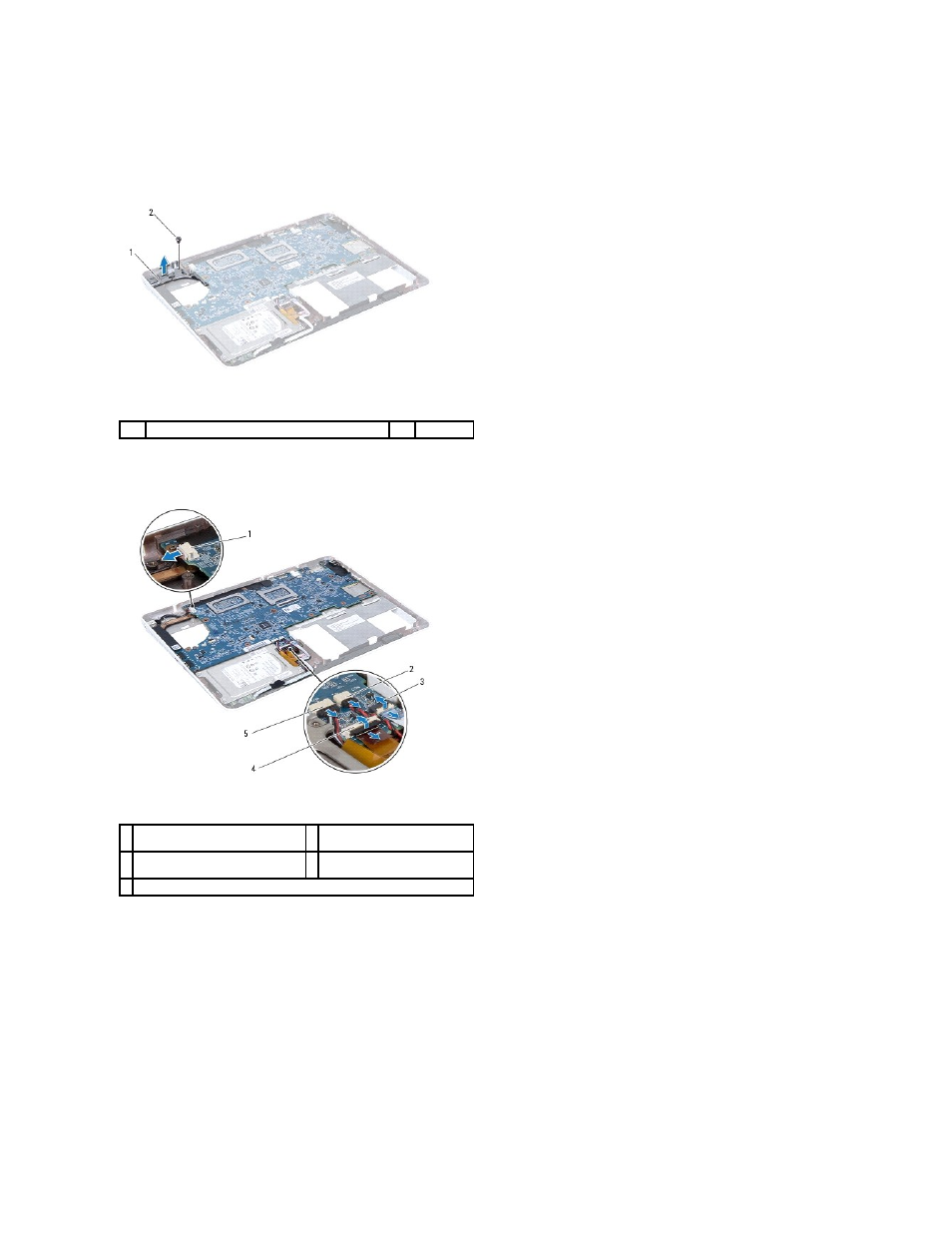

1
левая шарнирная скоба
2
винт
1 разъем кабеля адаптера
переменного тока
2 разъем кабеля батарейки типа
«таблетка»
3 разъем кабеля платы с
индикаторами состояния
4 разъем кабеля жесткого диска
5 разъем кабеля динамика
