Установка мини
-плат(ы)
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Выньте мини
-плату из упаковки.
3.
Вставьте разъем мини
-плат(ы) под углом в 45 градусов в соответствующий разъем на системной плате. Например, разъем для платы
беспроводной сети помечен как
WLAN, и так далее.
4.
Надавите на другой конец мини
-плат(ы), чтобы установить ее в слот на системной плате и вверните два винта (по два для каждой мини-платы),
которые фиксируют мини
-плату(ы) на системной плате.
5.
Переверните системную плату
.
6.
Выполните инструкции с
шаг
5
по
шаг
18
в
Установка системной платы
.
7.
Подсоедините к устанавливаемой мини
-плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов
антенных кабелей для каждой мини
-платы, поддерживаемой компьютером.
8.
Поместите неиспользуемые антенные кабели в защитный майларовый чехол
.
9.
Установите крышку модуля
(см. раздел
Установка крышки модуля
).
10.
Установите аккумулятор обратно
(см.
Замена аккумулятора
).
11.
Установите необходимые драйверы и утилиты для компьютера
. Дополнительные сведения см. в Руководстве по технологиям Dell.

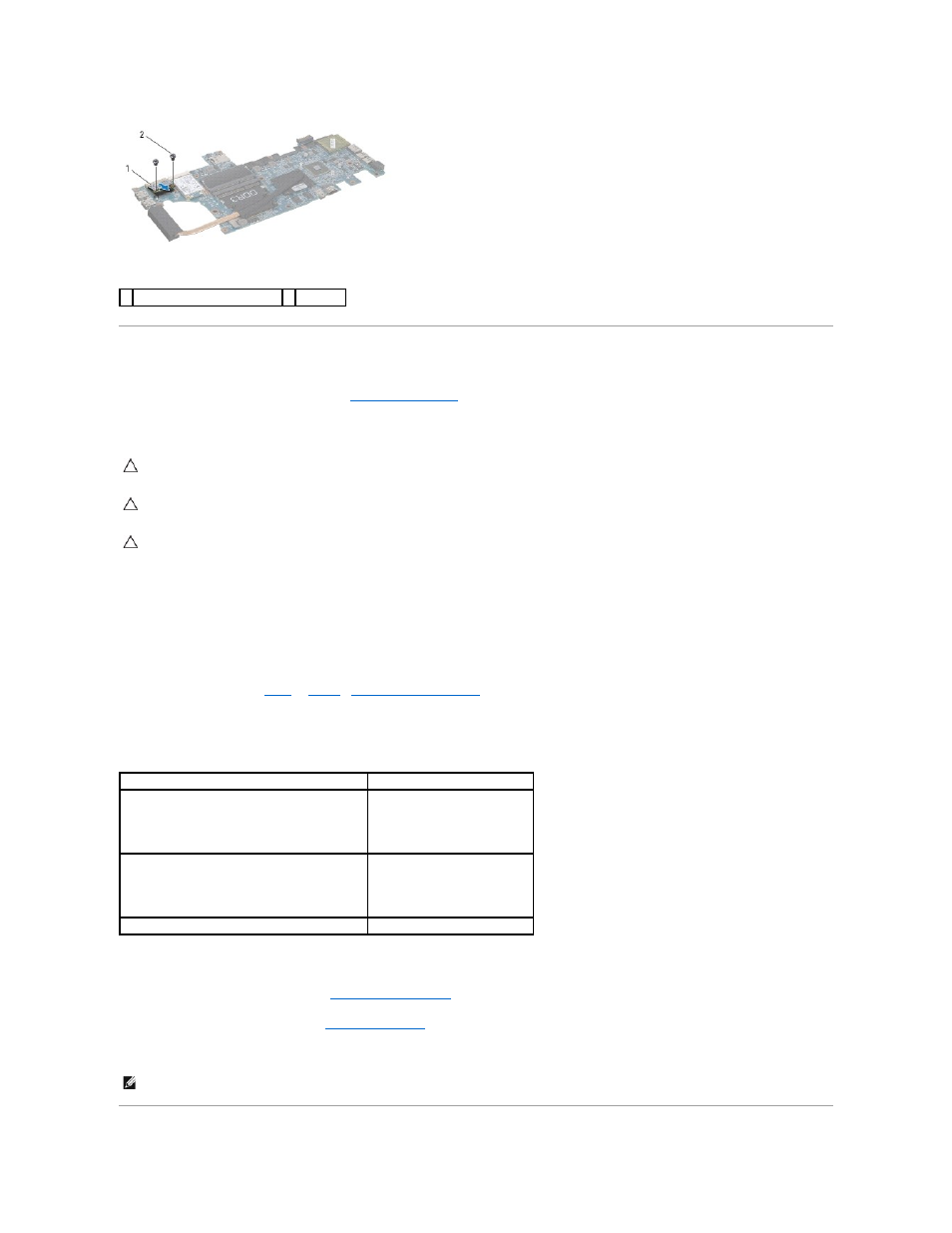

1 мини-плата половинной длины 2 винты (2)
ВНИМАНИЕ
.
Приложив небольшое усилие
, осторожно установите плату на место. Если вы будете нажимать слишком сильно, вы можете
повредить разъем
.
ВНИМАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется
сопротивление
, проверьте разъемы на плате и на системной плате, и измените направление установки платы.
ВНИМАНИЕ
.
Во избежание повреждения платы
Mini-Card никогда не размещайте кабели под платой.
Разъемы на мини
-плате
Схема цветов антенных кабелей
WWAN (2 антенных кабеля)
Основная сеть
WWAN (белый треугольник)
Вспомогательная сеть
WWAN (черный треугольник)
белый с серой полоской
черный с серой полоской
WLAN (2 антенных кабеля)
Основная сеть
WLAN (белый треугольник)
Вспомогательная сеть
WLAN (черный треугольник)
белый
черный
ТВ
-тюнер (1 антенный кабель)
черный
ПРИМЕЧАНИЕ
.
При установке мини
-платы беспроводной сети другого производителя необходимо установить соответствующие драйверы и
утилиты
. Общие сведения о драйверах см. в Руководстве по технологиям Dell.
