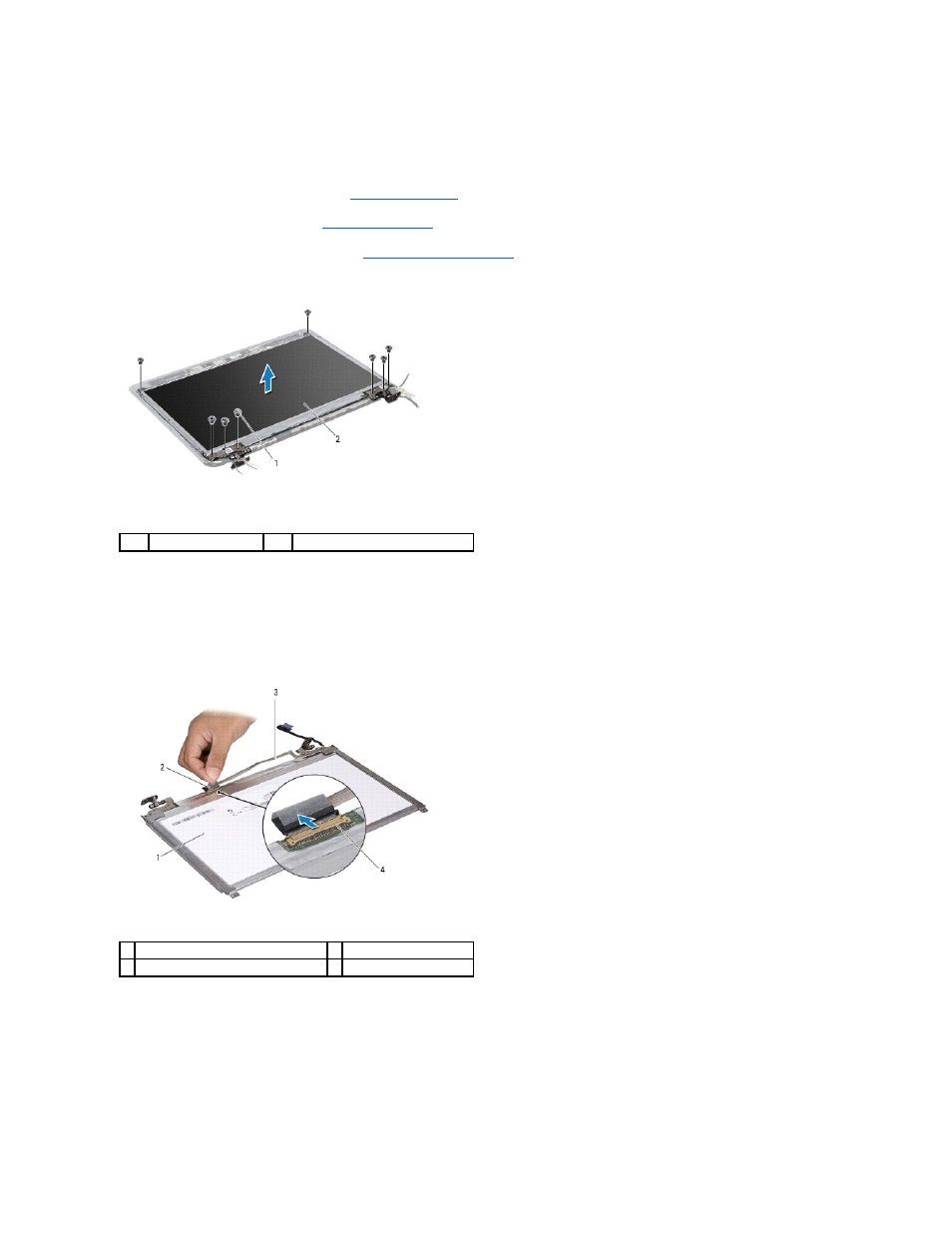

Снятие панели дисплея
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите дисплей в сборе
(см. раздел
).
3.
Снимите лицевую панель дисплея
(см. раздел
).
4.
Выверните восемь винтов
, которыми панель дисплея крепится к крышке дисплея.
5.
Приподнимите панель дисплея и снимите ее с крышки дисплея
.
6.
Переверните панель дисплея и положите ее на чистую поверхность
.
7.
Приподнимите ленту
, которой кабель дисплея крепится к разъему платы дисплея о отсоедините кабель дисплея.
8.
Выверните шесть винтов
(по три с каждой стороны), которыми скобы панели дисплея крепятся к панели дисплея.
1
винты
(8)
2
панель дисплея
1 тыльная сторона панели дисплея
2 лента
3 кабель дисплея
4 разъем платы дисплея
