Плата с индикаторами состояния
Dell™ Inspiron™ M301Z/N301Z Руководство по обслуживанию
Извлечение платы с индикаторами состояния
Установка платы с индикаторами состояния
Извлечение платы с индикаторами состояния
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Извлеките аккумулятор
(см.
Извлечение аккумулятора
).
3.
Снимите крышку модуля
(см. раздел
Снятие крышки модуля
).
4.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
5.
Снимите упор для рук
(см. раздел
Снятие упора для рук
).
6.
Разожмите защелку разъема
, затем потяните за язычок, чтобы отсоединить кабель платы с индикаторами состояния от разъема на системной
плате
.
7.
Отделите кабель платы с индикаторами состояния
, который приклеен к динамику.
8.
Выверните винт
, которым плата с индикаторами состояния крепится к основанию компьютера.
9.
Поднимите плату с индикаторами состояния вместе с черным губчатым материалом и снимите с основания компьютера
.
Установка платы с индикаторами состояния
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

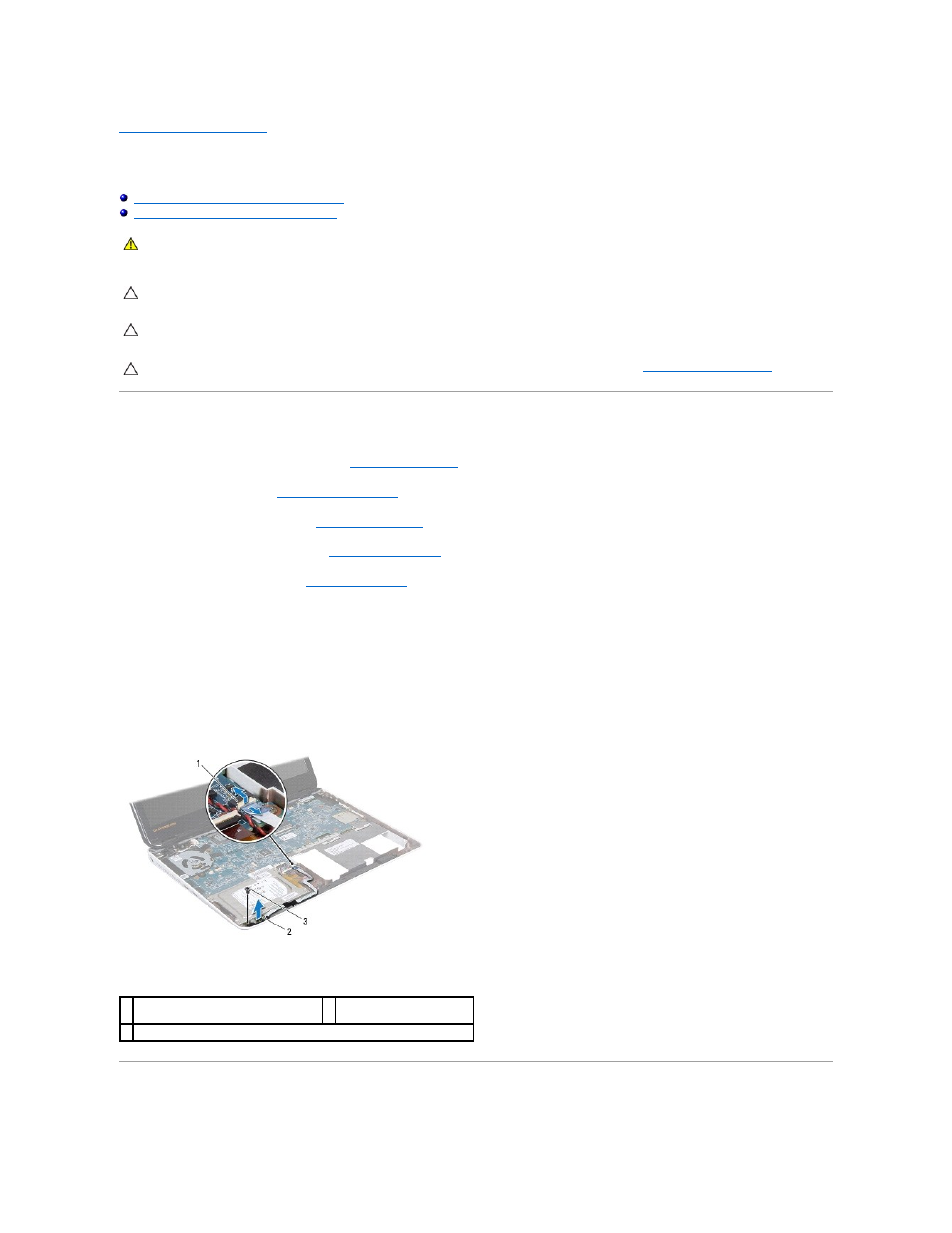

1 разъем кабеля платы с индикаторами
состояния
2 плата с индикаторами
состояния
3 винт
