Dell Latitude 3540 - Инструкция (Страница 35)

a) лицевую панель дисплея
b) дисплей в сборе
c) системную плату
d) упор для рук
e) клавиатуру
f) оптический дисковод
g) жесткий диск
h) модуль памяти
i) плату WLAN
j) cъемную панель
k) карту SD
l) батарею
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие панели дисплея
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) батарею
b) карту SD
c) cъемную панель
d) модуль памяти
e) плату WLAN
f) жесткий диск
g) оптический дисковод
h) клавиатуру
i) упор для рук
j) системную плату
k) дисплей в сборе
l) лицевую панель дисплея
m) шарниры дисплея

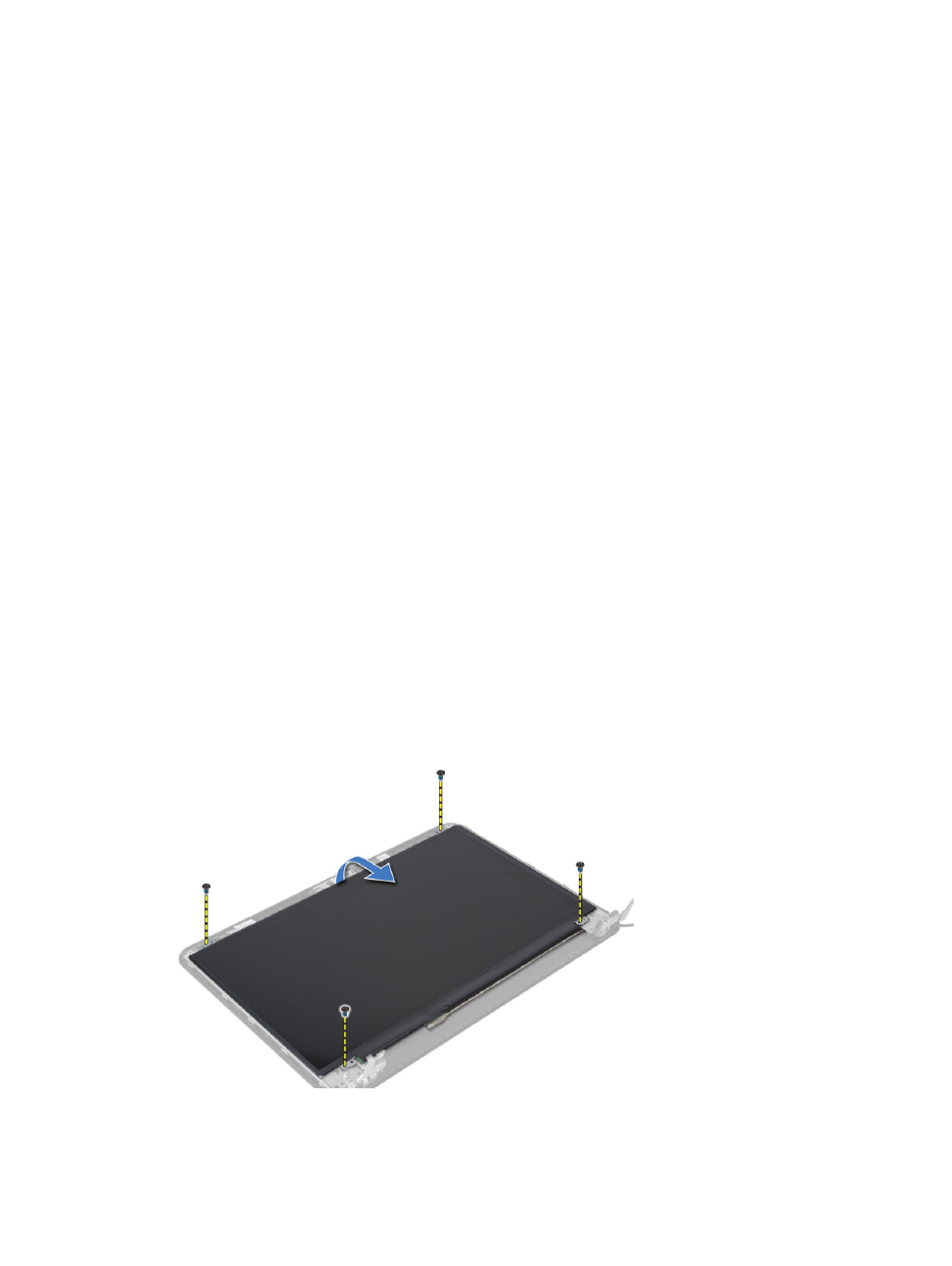

3. Выверните винты, которыми панель дисплея крепится к дисплею в сборе. Поднимите панель дисплея и
переверните ее, чтобы получить доступ к кабелю дисплея.
35
