Снятие дисплея в сборе, Установка, Дисплея в сборе (модель с сенсорным экраном) – Инструкция по эксплуатации Dell Latitude 3540
Страница 29: Снятие, Дисплея в сборе
Установка
дисплея в сборе (модель с сенсорным экраном)
ПРЕДУПРЕЖДЕНИЕ
: В системах с сенсорным экраном дисплей в сборе является
однокомпонентным
, и поэтому его нельзя разбирать.
1.
Установите
дисплей в сборе на корпус компьютера и закрепите его винтами.
2.
Подсоедините
кабели сенсорной панели и дисплея к системной плате.
3.
Подсоедините
антенные кабели к плате WLAN.
4.
Переверните
компьютер и затяните винты, которыми дисплей в сборе крепится к корпусу компьютера.
5.
Установите
:
a) упор для рук
b) клавиатуру
c) оптический дисковод
d) жесткий диск
e) модуль памяти
f) cъемную панель
g) батарею
6.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.

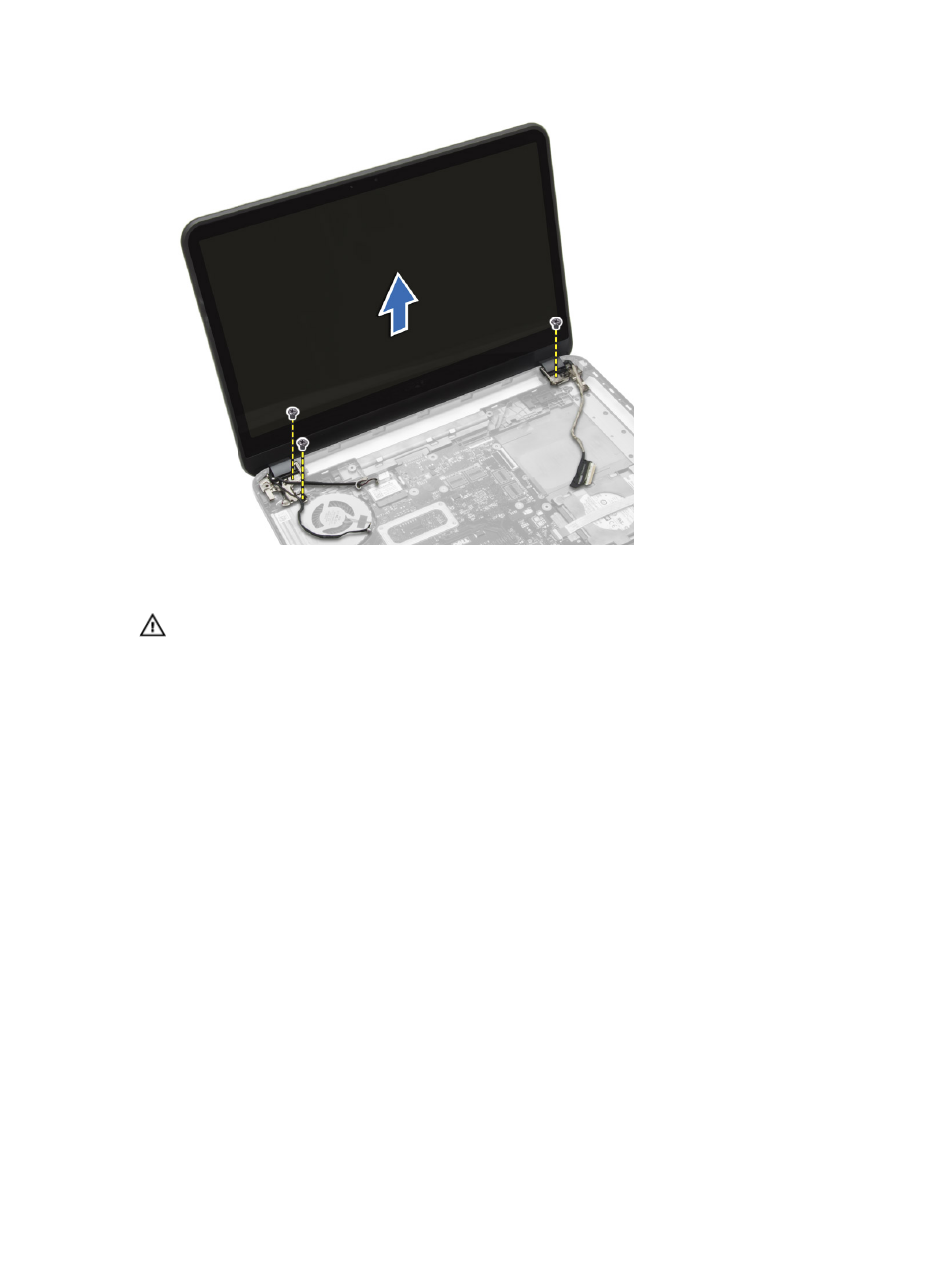

Снятие
дисплея в сборе
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
29
