Dell Latitude 3540 - Инструкция (Страница 25)

i) карту SD
j) батарею
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие вентилятора корпуса
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) батарею
b) cъемную панель
c) модуль памяти
d) жесткий диск
e) оптический дисковод
f) клавиатуру
g) упор для рук
h) плату WLAN
i) системную плату

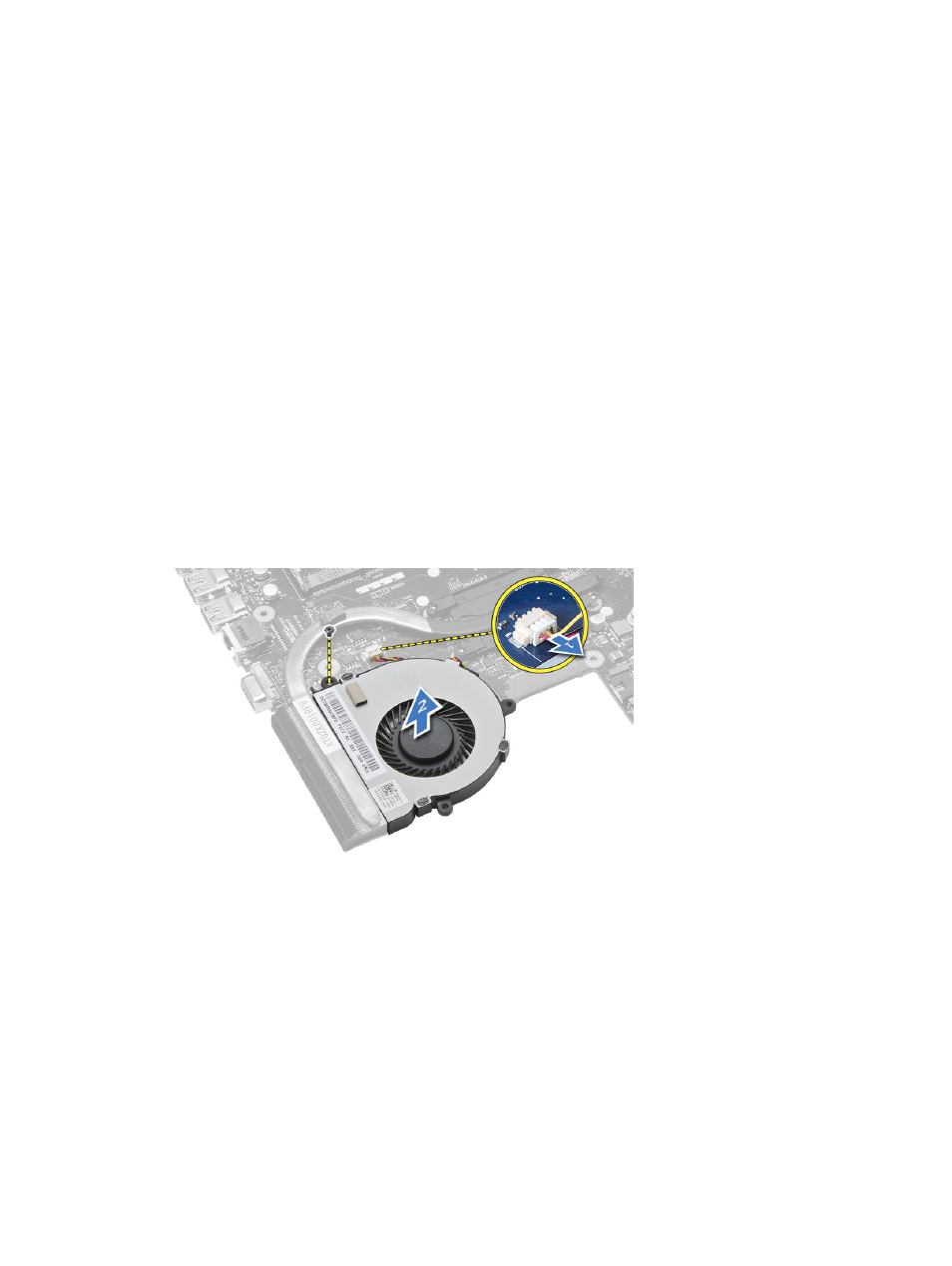

3. Выполните действия, как показано на рисунке:
a) Отсоедините кабель вентилятора корпуса от системной платы.
b) Открутите винты, которыми вентилятор корпуса крепится к системной плате.
c) Снимите системный вентилятор с системной платы.
Установка вентилятора корпуса
1. Расположите вентилятор корпуса на месте, предназначенном для него на системной плате
2. Затяните винт, которым системный вентилятор крепится к системной плате.
3. Подсоедините кабель вентилятора корпуса к системной плате.
4. Установите :
a) системную плату
b) плату WLAN
c) упор для рук
d) клавиатуру
25
