Dell Latitude 3540 - Инструкция (Страница 24)

3. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие радиатора
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) батарею
c) cъемную панель
d) модуль памяти
e) жесткий диск
f) оптический дисковод
g) клавиатуру
h) упор для рук
i) плату WLAN
j) системную плату
3. Переверните системную плату и поместите ее на плоскую поверхность.

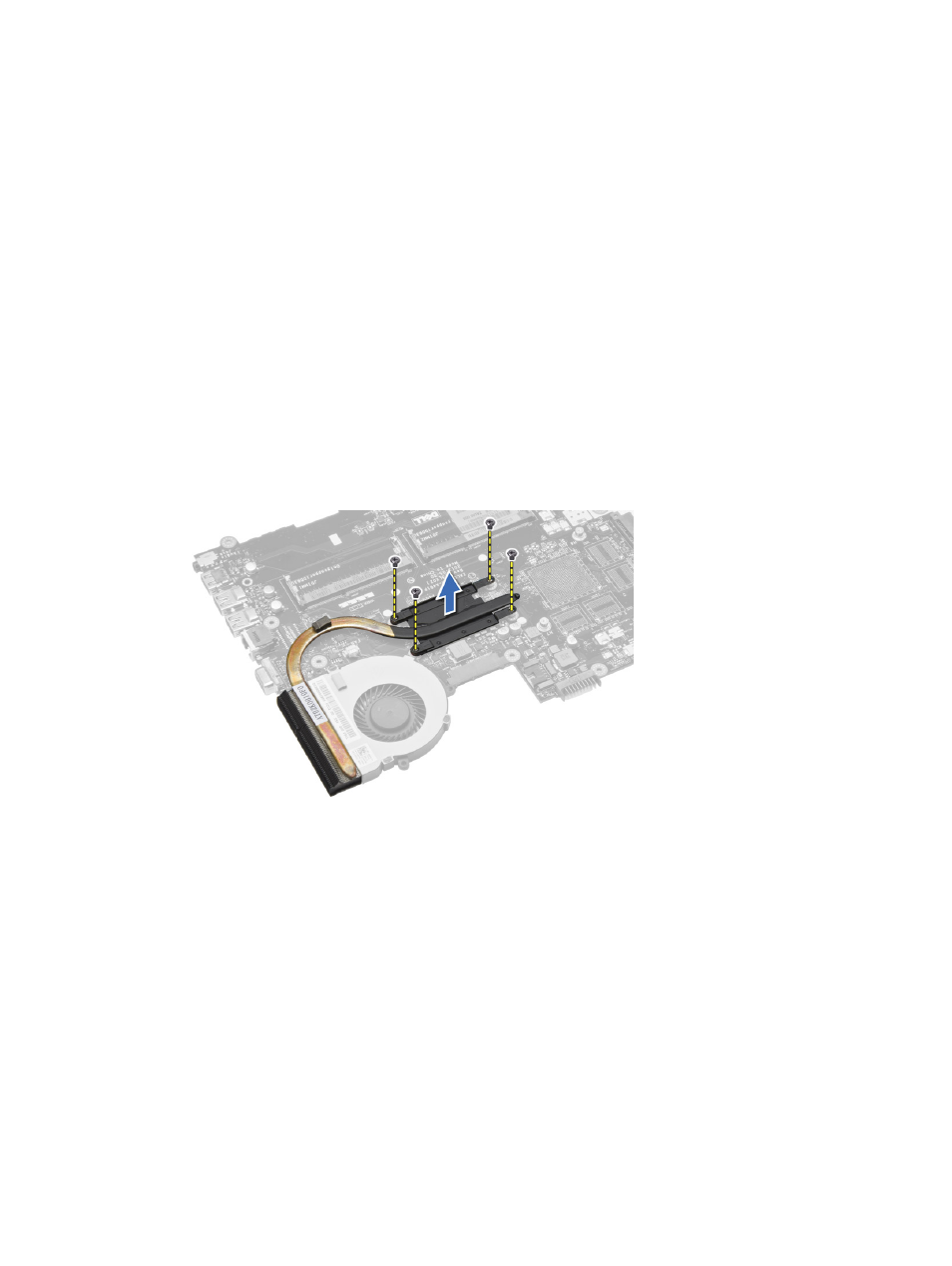

4. Открутите винты, которыми радиатор крепится к системной плате. Выньте радиатор из системной платы.
Установка радиатора
1. Расположите радиатор на месте, предназначенном для него на системной плате.
2. Затяните винты, чтобы прикрепить радиатор к системной плате.
3. Установите :
a) системную плату
b) упор для рук
c) клавиатуру
d) оптический дисковод
e) жесткий диск
f) модуль памяти
g) плату WLAN
h) cъемную панель
24
