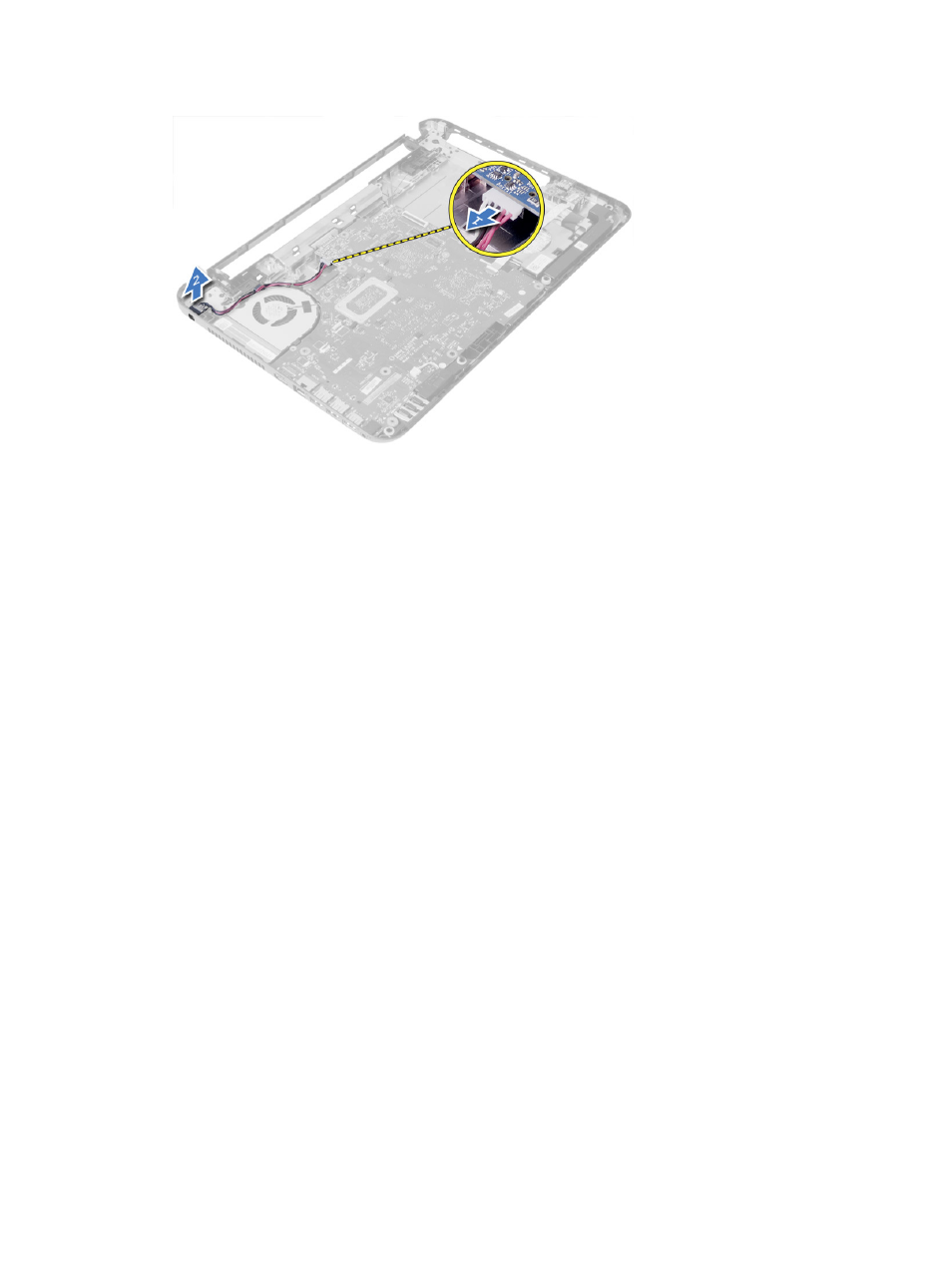

Установка
разъема питания
1.
Установите
разъем питания на его место в компьютере.
2.
Уложите
кабель разъема питания в направляющий желобок.
3.
Подключите
кабель разъема питания к системной плате.
4.
Установите
:
a) дисплей в сборе
b) плату WLAN
c) упор для рук
d) клавиатуру
e) оптическую плату
f) жесткий диск
g) cъемную панель
h) батарею
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
лицевой панели дисплея
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
b) карту SD
c) cъемную панель
d) модуль памяти
e) плату WLAN
f) жесткий диск
g) оптический дисковод
h) клавиатуру
i) упор для рук
32
