Снятие шарниров дисплея, Установка шарниров дисплея, Снятие – Инструкция по эксплуатации Dell Latitude 3540
Страница 34: Шарниров дисплея, Установка
h) плату WLAN
i) cъемную панель
j) карту SD
k) батарею
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
шарниров дисплея
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
b) карту SD
c) cъемную панель
d) модуль памяти
e) плату WLAN
f) жесткий диск
g) оптический дисковод
h) клавиатуру
i) упор для рук
j) системную плату
k) дисплей в сборе
l) лицевую панель дисплея
3.

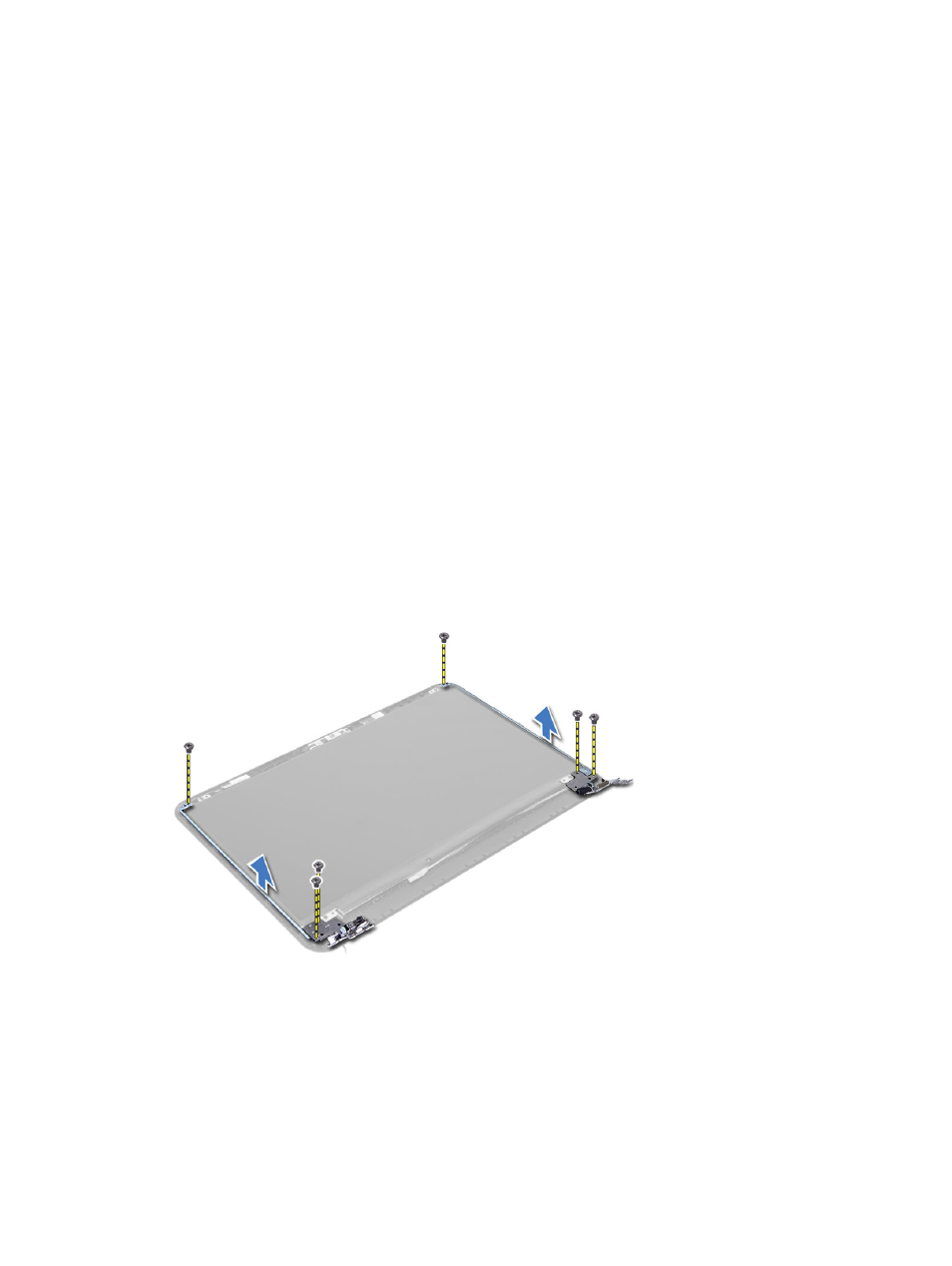

Выверните
винты, которыми шарниры дисплея крепятся к дисплею в сборе. Снимите шарниры дисплея с
панели
дисплея.
Установка
шарниров дисплея
1.
Установите
шарниры дисплея на предназначенное для них место на корпусе компьютера.
2.
Затяните
винты, чтобы прикрепить шарниры дисплея к дисплею в сборе.
3.
Установите
:
34
