j) системную плату
k) дисплей в сборе
3.
Нажмите
на крышки шарниров сбоку. Приподнимите крышки шарниров и снимите их с компьютера.

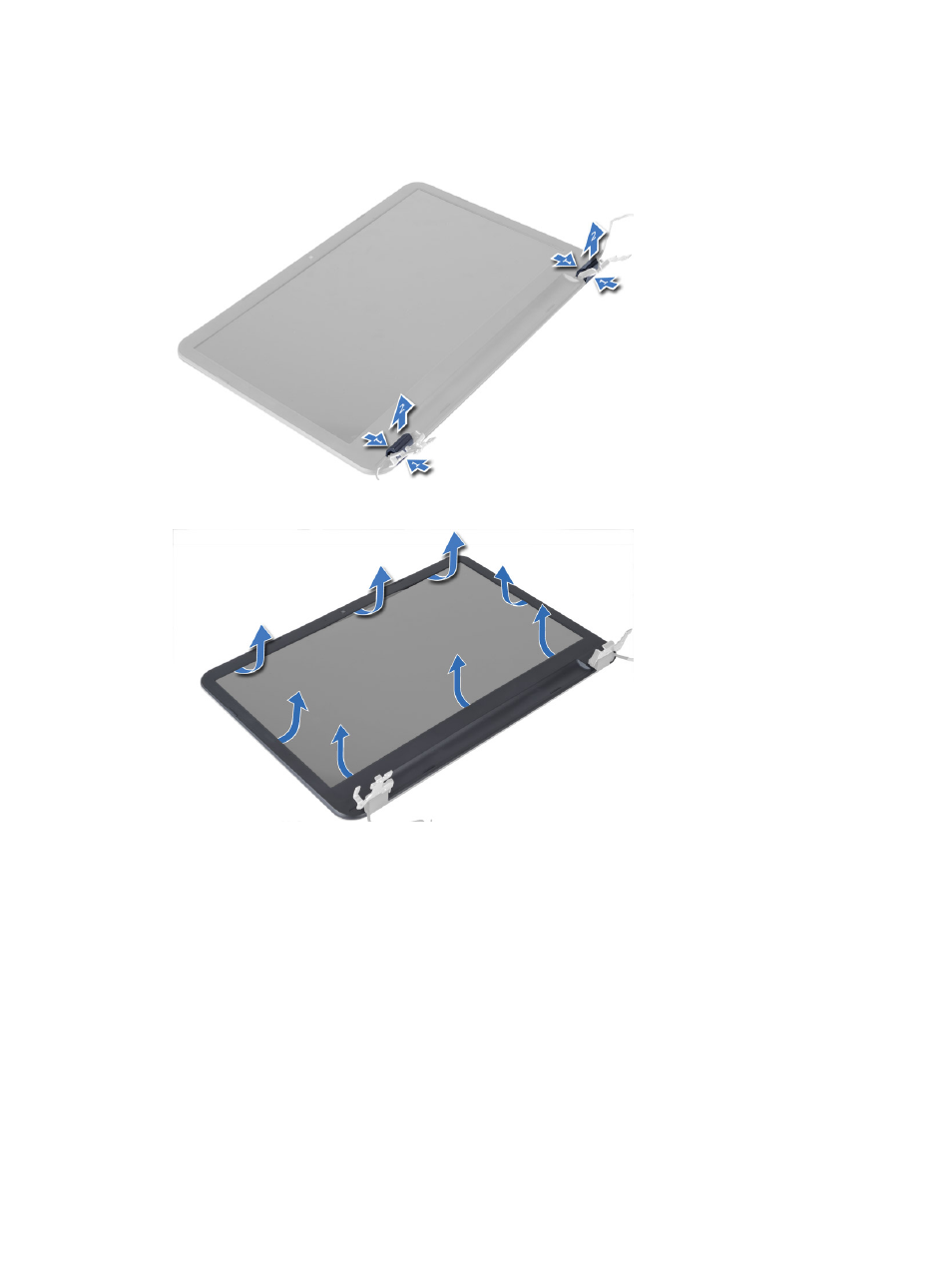

4.
С
помощью рычагов, расположенных по краям передней панели дисплея, снимите панель с корпуса
компьютера
.
Установка
лицевой панели дисплея
1.
Разместите
панель дисплея на ее месте и со щелчком зафиксируйте ее положение.
2.
Выровняйте
крышки шарниров на дисплее и со щелчком зафиксируйте их положение.
3.
Установите
:
a) дисплей в сборе
b) системную плату
c) упор для рук
d) клавиатуру
e) оптический дисковод
f) жесткий диск
g) модуль памяти
33
