Плата WPAN (UWB/BT)
Dell™ Latitude™ E6400 и
E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию
Извлечение платы
WPAN (UWB/BT)
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Чтобы снять левую крышку шарнира
, открутите винт M2,5 x 5 мм на крышке, затем выдвиньте и приподнимите ее.
4.
Отсоедините синий кабель антенны от платы
.
5.
Выкрутите винт
M2 x 3 мм. Плата выскочит под углом 45 градусов.
6.
Извлеките плату из разъема на системной плате
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
WPAN (беспроводная персональная сеть) - общее название сверхширокополосной сети (UWB) и беспроводной технологии
Bluetooth® (BT). Вставляйте плату WPAN только в соответствующий разъем с меткой WPAN/UWB/FCM.

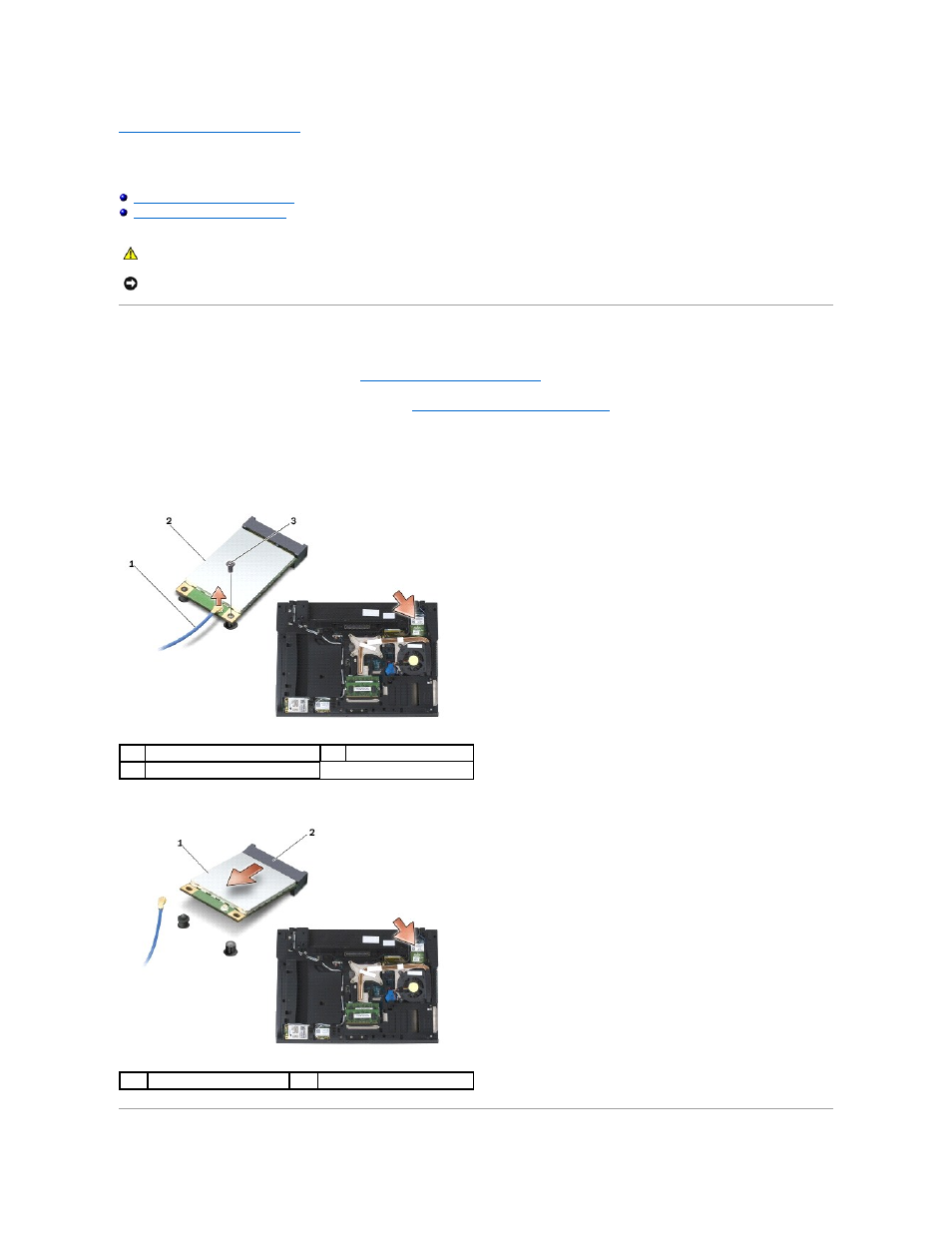

1
антенный кабель
2
плата
WPAN
3
винт
M2 x 3 мм
1
плата
WPAN
2
разъем платы
