Установка защелки аккумулятора в сборе – Инструкция по эксплуатации Dell Latitude E6400
Страница 8
Установка защелки аккумулятора в сборе
1.
Установите пружину на фиксационной скобе
.
2.
Расположите кнопку фиксации аккумулятора под основанием в сборе
.
При фиксации с помощью правой защелки аккумулятора в сборе сдвиньте фиксационную скобу влево
, чтобы совместить кнопку с отверстием
фиксационной скобы
.
При фиксации с помощью левой защелки аккумулятора в сборе сдвиньте фиксационную скобу вправо
, чтобы совместить кнопку с отверстием
фиксационной скобы
.
3.
Установите винт
M2 x 3 мм.
4.
Установите плату ввода
-вывода (см. раздел
Установка защелки аккумулятора в сборе
5.
Установите модемный разъем
RJ-11 (см. раздел
Установка модемного разъема
RJ-11
).
6.
Установите модем
(см. раздел
Установка модема
).
7.
Установите системную плату
(см.
Установка системной платы в сборе
).
8.
Установите на место каркас платы
(см. раздел
Установка каркаса платы
)
9.
Установите упор для рук в сборе
(см. раздел
Установка упора для рук в сборе
).
10.
Установите сетку на правом динамике
(см. раздел
Установка сетки правого динамика и считывателя отпечатков пальцев в сборе
).
11.
Установите на место клавиатуру
(см. раздел
Установка клавиатуры
).
12.
Установите крышку со светодиодными индикаторами
(см. раздел
Установка крышки со светодиодными индикаторами
).
13.
Установите дисплей в сборе
(см. раздел
Установка дисплея в сборе
(E6400 и M2400)
или
Установка дисплея в сборе
(E6400 ATG)
).
14.
Установите блок радиатора
(см. раздел
Установка вентилятора процессора в сборе
).
15.
Установите крышки шарниров
(см. раздел
Установка крышек шарниров
).

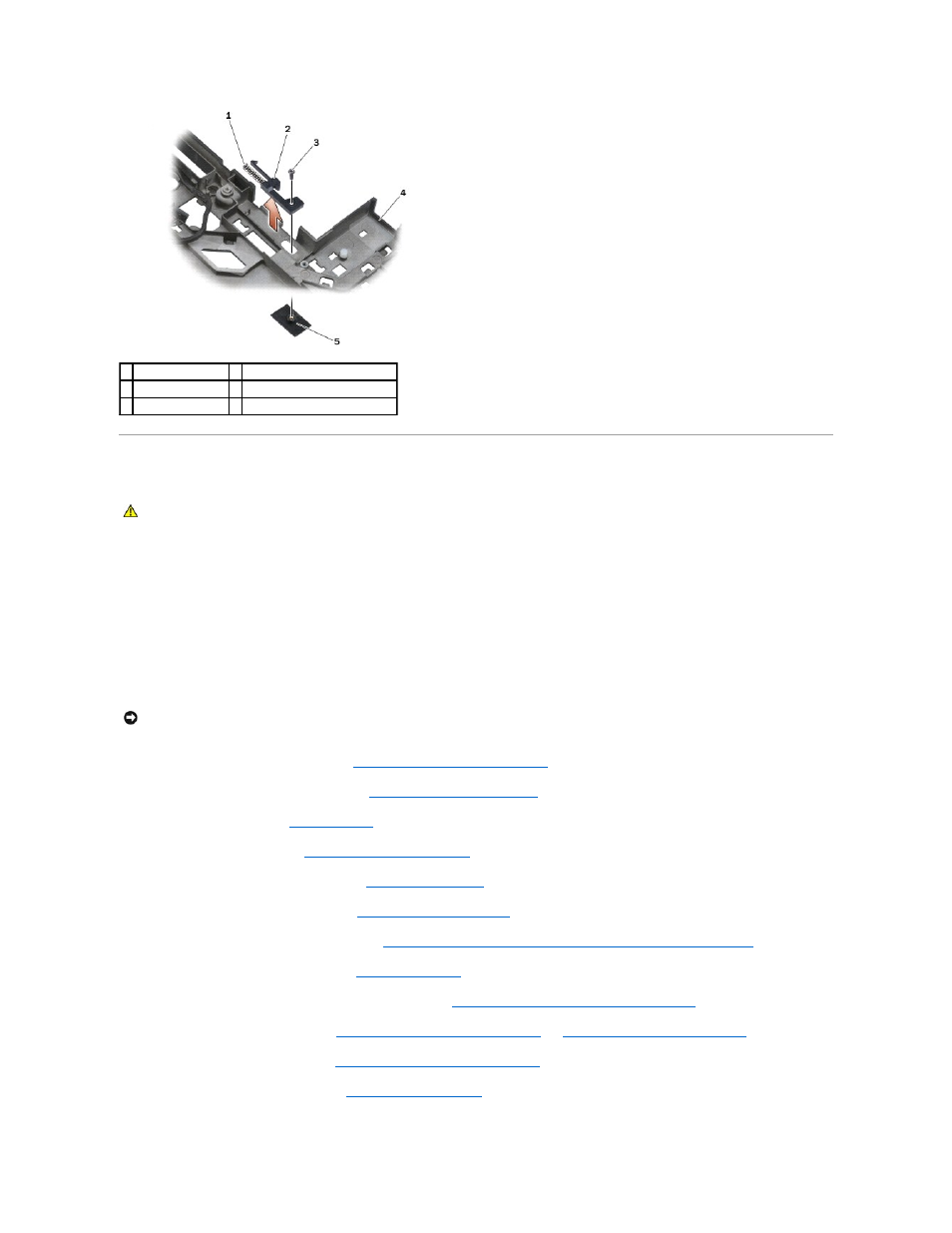

1 пружина
2 фиксационная скоба
3 винты M2 x 3 мм (2) 4 кнопка фиксации аккумулятора
5 основание в сборе
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Кнопка фиксации аккумулятора снабжена ключом для обеспечения надлежащего выравнивания
. Если появится сопротивление,
проверьте позиционирование кнопки фиксации
.
