Плата WLAN/WiMax
Dell™ Latitude™ E6400 и
E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию

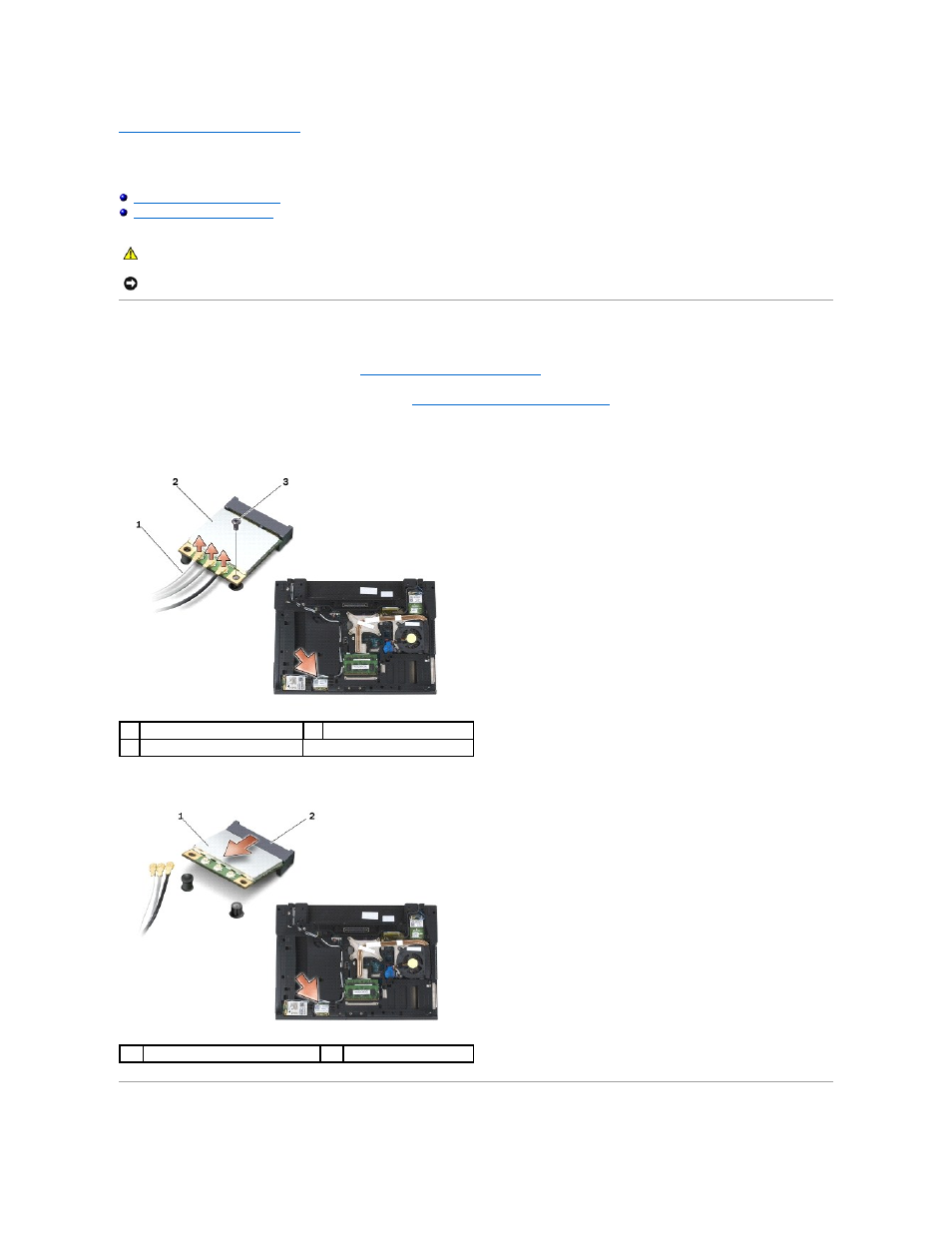

Извлечение платы
WLAN/WiMax
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Отсоедините кабели антенны от платы
.
4.
Выкрутите винт
M2 x 3 мм. Плата выскочит под углом 45 градусов.
5.
Извлеките плату из разъема на системной плате
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Плату
WLAN или WiMax необходимо вставлять в разъем с меткой WLAN/WiMax.
1
антенные кабели
(3)
2
плата
WLAN/WiMax
3
винт
M2 x 3 мм
1
плата
WLAN/WiMax
2
разъем платы
