Установка упора для рук в сборе
1. Удерживая упор для рук под углом , подсоедините его переднюю часть к компьютеру, фиксируя его креплениями.
2. Опустите левую часть упора на место и зафиксируйте .
3. Подсоедините кабели бесконтактной смарт -карты, сенсорной панели, динамика и переключателя беспроводного режима к системной плате.
4. Вкрутите четыре винта M2,5 x 5 мм в отверстия с маркировкой «P».
5. Переверните компьютер вверх дном и вкрутите семь винтов M2,5 x 5,5 мм в отверстия на его нижней панели .
6. Установите сетку на правом динамике (см. раздел Установка сетки правого динамика и считывателя отпечатков пальцев в сборе ).
7. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
8. Установите крышку со светодиодными индикаторами (см. раздел Установка крышки со светодиодными индикаторами ).
9. Установите дисплей в сборе (см. раздел Установка дисплея в сборе (E6400 и M2400) или Установка дисплея в сборе (E6400 ATG) ).
10. Установите модульный накопитель (см. раздел Установка модульного накопителя ).
11. Установите крышки шарниров (см. раздел Установка крышек шарниров ).
12. Установите блок радиатора (см. раздел Установка вентилятора процессора в сборе ).
13. Установите на место нижнюю панель основания в сборе (см. раздел Установка нижней панели основания в сборе ).
14. Выполните процедуры , описанные в разделе После работы с компьютером .
Вернуться на страницу «Содержание»

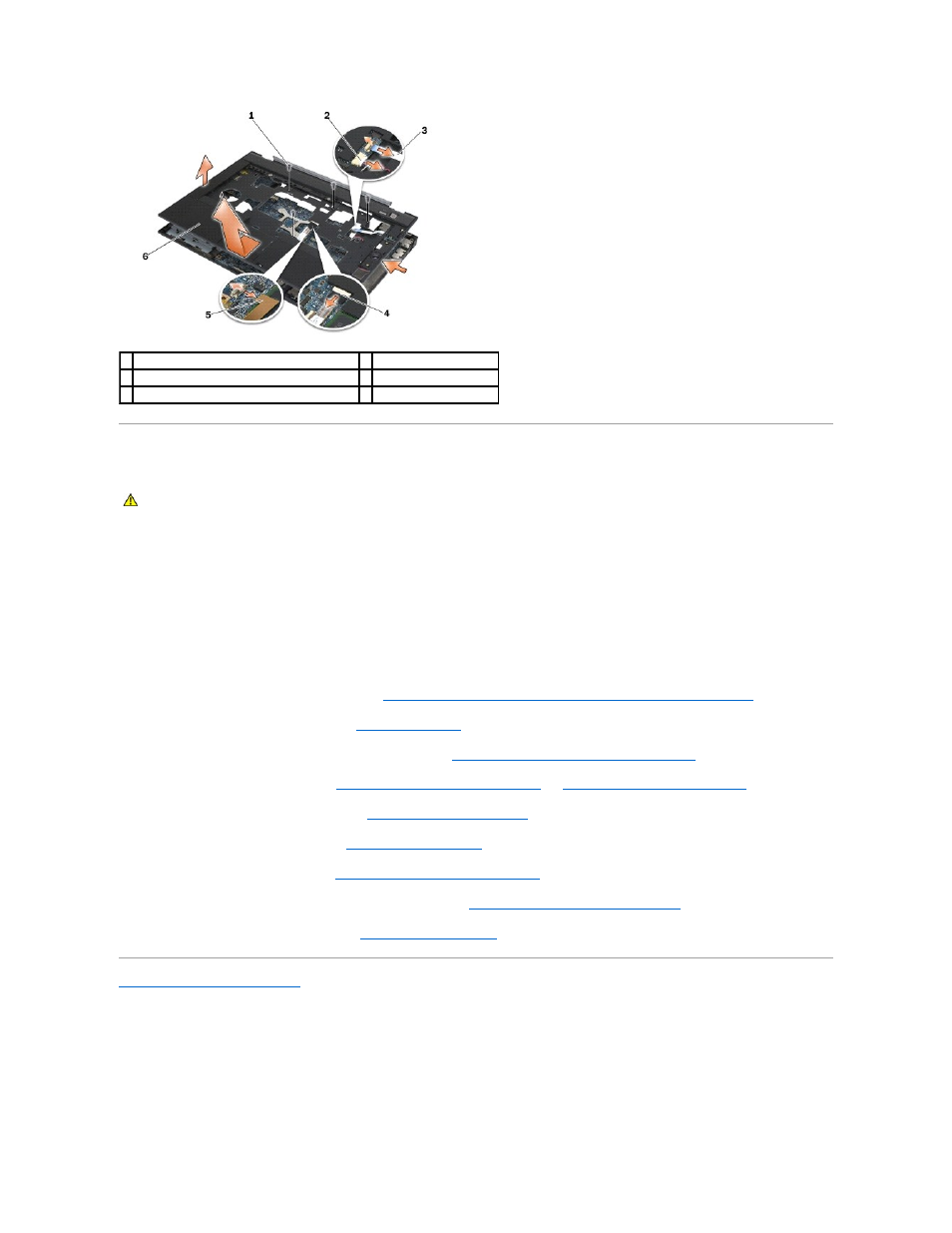

1 винты 2,5 x 5 мм (4) 2 кабель динамика
3 кабель переключателя беспроводного режима 4 кабель сенсорной панели
5 кабель бесконтактной смарт-карты 6 упор для рук
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
