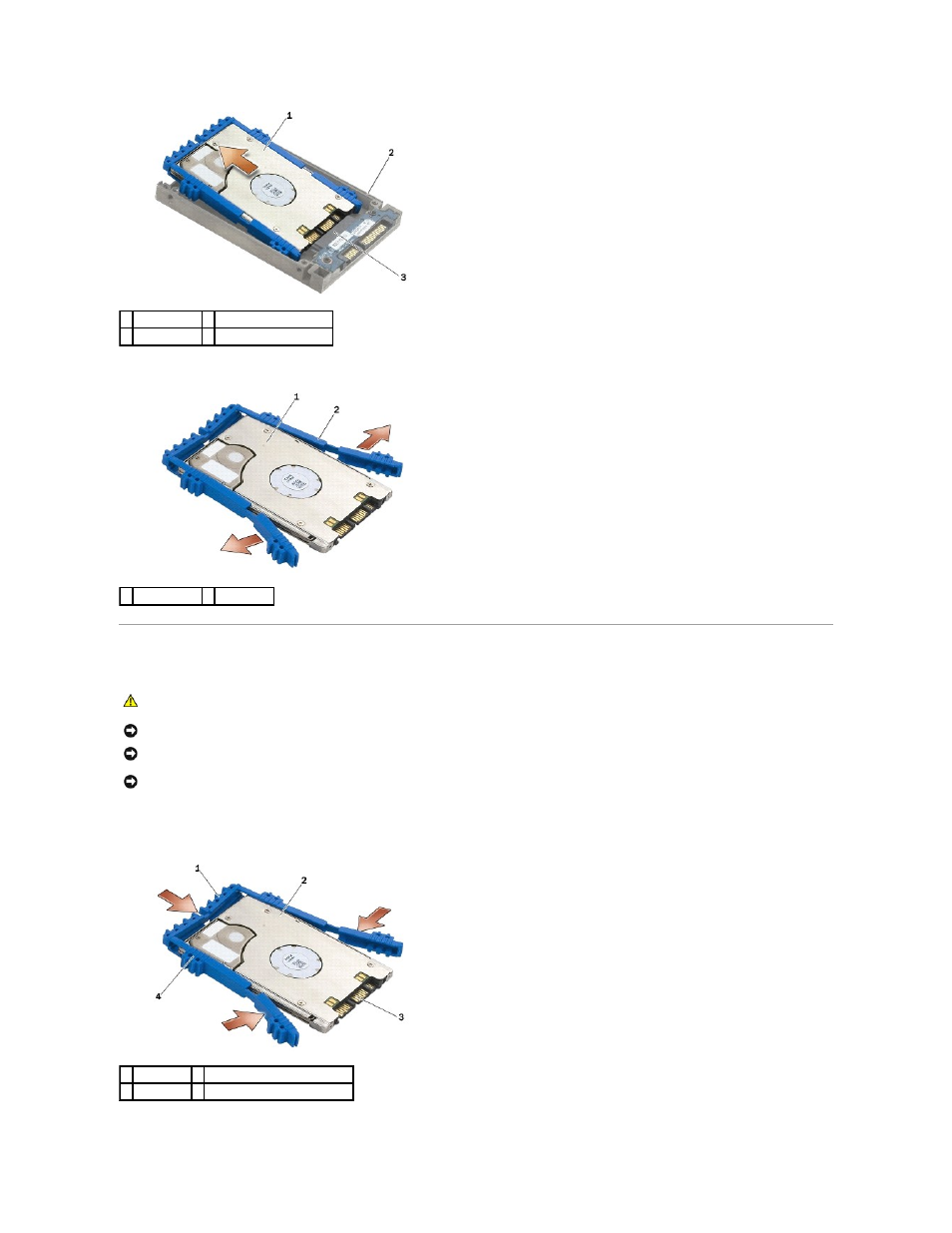

10. Потяните за стороны синего упора , чтобы отсоединить его от жесткого диска.
Установка жесткого диска 1,8" (E6400 ATG)
1. Присоедините жесткий диск к синему упору стороной , на которой нет разъема, так, чтобы верхняя сторона упора была направлена вверх. Затем
зафиксируйте синий упор на обеих сторонах жесткого диска .
1 жесткий диск 2 салазки жесткого диска
3 разъем
1 жесткий диск 2 синий упор
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
ВНИМАНИЕ . Жесткие диски крайне хрупкие . Соблюдайте осторожность при обращении с жестким диском.
ВНИМАНИЕ . Равномерно надавите на жесткий диск , чтобы задвинуть его в отсек. Приложение чрезмерного усилия может привести к
повреждению разъема .
ВНИМАНИЕ . Верхняя и нижняя стороны синего упора различаются . Верхняя сторона практически плоская с небольшими выступами; на нижней
стороне выступы гораздо больше . При установке синего упора на жесткий диск убедитесь, что верхняя сторона является одновременно лицевой.
В противном случае крышка салазок жесткого диска не закроется .
1 синий упор 2 жесткий диск
3 разъем 4 верхняя сторона синего упора
