Плата FCM
Dell™ Latitude™ E6400 и
E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию
Плата
FCM также известна как Intel® Turbo Memory и мини-плата логического набора микросхем флэш-кэш Intel. Плату FCM можно установить в
разъем для плат
WWAN/FCM или разъем WPAN/UWB/FCM.

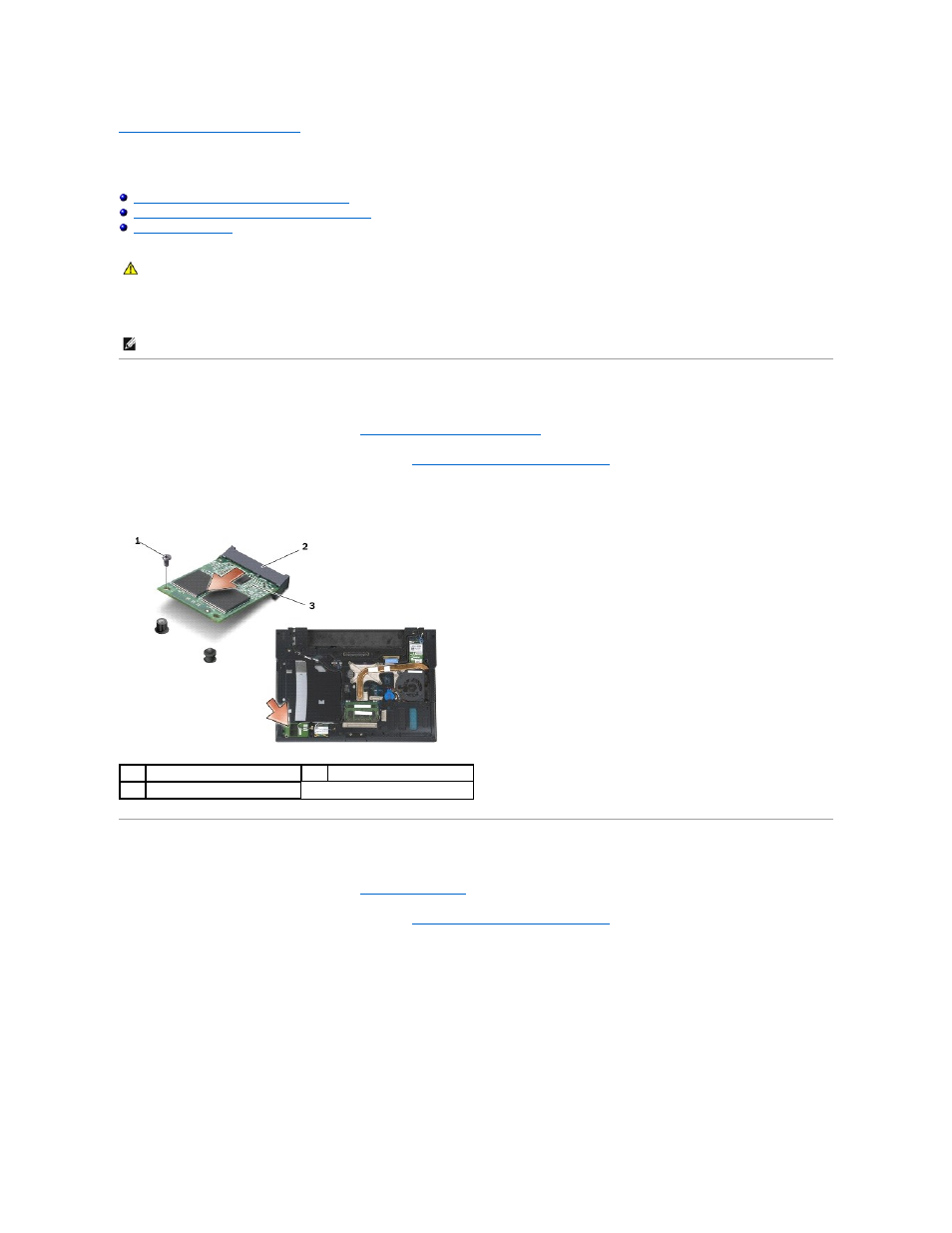

Извлечение платы
FCM из разъема WWAN/FCM
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Выкрутите винт
M2 x 3 мм. Плата FCM выскочит под углом 45 градусов.
4.
Извлеките плату
FCM из разъема на системной плате.
Извлечение платы
FCM из разъема WPAN/UWB/FCM
1.
Выполните процедуры
, описанные в разделе
Работа с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Выкрутите винт
M2.5 x 5 мм из левой крышки шарнира надавите на него, а затем потяните на себя, чтобы снять.
4.
Выкрутите винт
M2 x 3 мм. Плата FCM выскочит под углом 45 градусов.
5.
Извлеките плату
FCM из разъема на системной плате.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ПРИМЕЧАНИЕ
.
Плата является совместимой только с операционной системой
Microsoft® Windows Vista®.
1
винт
M2 x 3 мм
2
разъем платы
3
FCM
