Установка системной платы – Инструкция по эксплуатации Dell Studio 1737
Страница 51
помощи номеров
, расположенных рядом с винтами на системной плате.
13.
Отсоедините разъем кабеля микрофона
, разъем кабеля вентилятора и разъем звукового кабеля.
14.
Потяните за системную плату и отсоедините ее от разъема на плате зарядного устройства
.
15.
Приподнимите системную плату под углом к боковой стороне компьютера и извлеките ее из основания компьютера
.
Установка системной платы
1.
Установите системную плату в основание компьютера
.
2.
Подсоедините системную плату к разъему платы зарядного устройства
.
3.
Отсоедините разъем кабеля микрофона
, разъем кабеля вентилятора и разъем звукового кабеля.
4.
Вверните пять винтов
(в порядке, обратном порядку извлечения), фиксирующие системную плату на основании компьютера.
5.
Установите оптический дисковод
(смотрите раздел.
Обратная установка оптического дисковода
).
6.
Установите на место упор для рук
(смотрите раздел
Обратная установка упора для рук
).
7.
Установите на место дисплей в сборе
(смотрите раздел
Обратная установка дисплея в сборе
).
8.
Установите на место клавиатуру
(смотрите раздел
Обратная установка клавиатуры
).
9.
Установите на место крышку центральной панели
(смотрите раздел
Обратная установка крышки центральной панели
).
10.
Извлеките радиатор процессора и процессор
(см.
Обратная установка радиатора процессора
и
Установка процессора
).
11.
Установите жесткий диск
(смотрите раздел
Обратная установка жесткого диска
).
12.
Установите модули памяти и платы
Mini-Card, если таковые имеются.
13.
Установите все извлеченные платы в слот
ExpressCard и слот для плат «8-в- 1».
14.
Включите компьютер
.

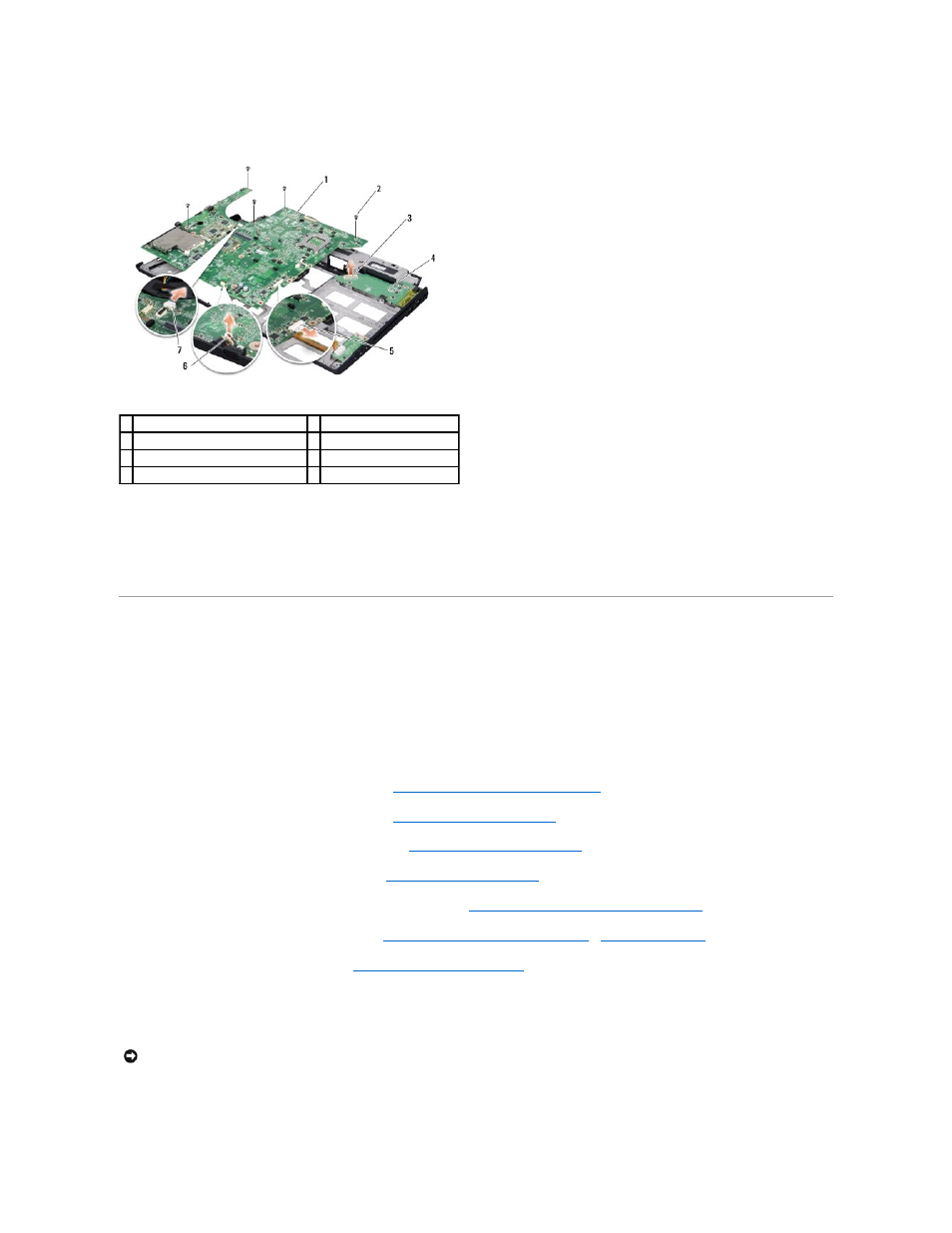

1 системная плата
2 винт (5)
3 разъем платы зарядного устройства 4 плата зарядного устройства
5 разъем звукового кабеля
6 разъем кабеля микрофона
7 разъем кабеля вентилятора
ВНИМАНИЕ
:
Перед включением компьютера вверните обратно все винты и убедитесь
, что внутри компьютера случайно не остался какой-либо
винт
. В противном случае можно повредить компьютер.
