Обратная установка мини -платы
1. Выньте новую мини -плату из упаковки.

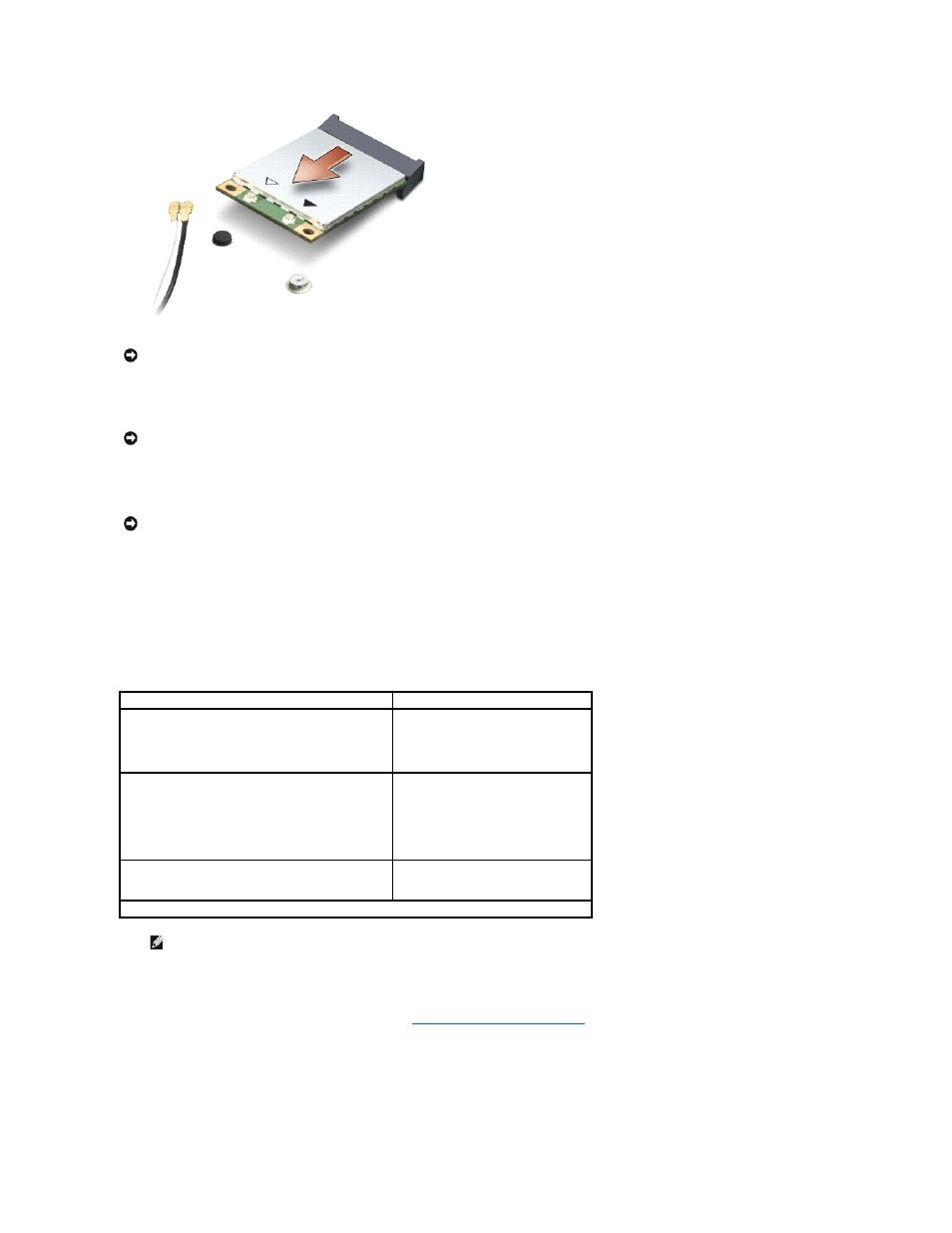

2. Вставьте разъем мини -платы под углом 45 градусов в соответствующий разъем на системной плате. Например, разъем для платы беспроводной
локальной сети помечен WLAN, и так далее.
3. Нажмите на другой конец платы Mini-Card вниз, в слот системной платы.
4. Установите на место крепежный винт .
5. Подсоедините соответствующие антенные кабели к устанавливаемой мини -плате. В приведенной ниже таблице описывается схема цветов
антенных кабелей для каждой мини -платы, поддерживаемой компьютером.
6. Закрепите неиспользуемые антенные кабели в защитном майларовом хомуте .
7. Установите на место нижнюю крышку (смотрите раздел Обратная установка нижней крышки ).
8. Вставьте аккумулятор в отсек и задвиньте до щелчка .
9. Установите необходимые драйверы и утилиты для компьютера . Дополнительную информацию смотрите в Руководстве по технологиям Dell.
ВНИМАНИЕ : Храните извлеченную мини -плату в защитной антистатической упаковке. Дополнительную информацию смотрите в разделе
«Защита от электростатического разряда» в инструкциях по технике безопасности , прилагаемых к компьютеру.
ВНИМАНИЕ : Установите мини -плату сверхширокополосной сети (UWB) в слот беспроводной глобальной сети (WWAN) или беспроводной
персональной сети (WPAN). Не устанавливайте мини-плату сверхширокополосной сети (UWB) в слот для платы беспроводной локальной сети
(WLAN). Это может привести к повреждению компьютера.
ВНИМАНИЕ : Равномерно надавите на плату , чтобы задвинуть ее в слот. Если приложить слишком большое усилие, можно повредить разъем.
Разъемы на мини -плате Схема цветов антенных кабелей
WWAN (2 антенных кабеля)
Основной WWAN (белый треугольник)
Вспомогательный WWAN (черный треугольник)
белый с серой полоской
черный с серой полоской
WLAN (2 или 3 антенных кабеля)
Основной WLAN (белый треугольник)
Вспомогательный WLAN (черный треугольник)
MIMO WLAN (*серый треугольник)
Белый
черный
серый
WPAN (один антенный кабель)
WPAN Синий
* Разъем MIMO WLAN является дополнительным и может отсутствовать на некоторых компьютерах.
ПРИМЕЧАНИЕ : Серый антенный кабель может отсутствовать на некоторых компьютерах . Наличие серого антенного кабеля в отсеке мини-
платы зависит от типа дисплея .
