Звуковая плата

Руководство по обслуживанию Dell™ Studio 1735/1737



Извлечение звуковой платы



Обратная установка звуковой платы




 Извлечение звуковой платы



1.

Выполните инструкции

, описанные в разделе

Перед установкой

.




2.

Нажмите и извлеките все установленные платы из слота

ExpressCard и устройство чтения карт памяти «8-в-1».




3.

Извлеките все установленные модули памяти и платы

Mini-Card (см.

Память

 и

Карты связи

).




4.

Выполните инструкции

, описанные в разделе

Снятие упора для рук

.




5.

Извлеките винт

, фиксирующий звуковую плату, и отсоедините кабель звуковой платы от разъема на системной плате.







6.

Приподнимая звуковую плату и кабель

, снимите их с основания компьютера.

 Обратная установка звуковой платы



1.

Установите звуковую плату в основание компьютера и вверните фиксирующий ее винт

.




2.

Подсоедините кабель звуковой платы к разъему на системной плате

.




3.

Выполните инструкции

, описанные в разделе

Обратная установка упора для рук

.




4.

Установите модули памяти и платы

Mini-Card, если таковые имеются.




5.

Установите все извлеченные платы в слот

ExpressCard и слот для плат «8-в- 1».

ПРЕДУПРЕЖДЕНИЕ

:

Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности

,

прилагаемые к компьютеру

. Дополнительную информацию о передовом опыте в технике безопасности см. на начальной странице раздела

Regulatory Compliance (Соответствие стандартам) по адресу www.dell.com/regulatory_compliance.

ВНИМАНИЕ

:

Заземлитесь для предотвращения возникновения электростатического разряда

, надев антистатический браслет или периодически

прикасаясь к некрашеной металлической поверхности

(например, задней панели) компьютера.

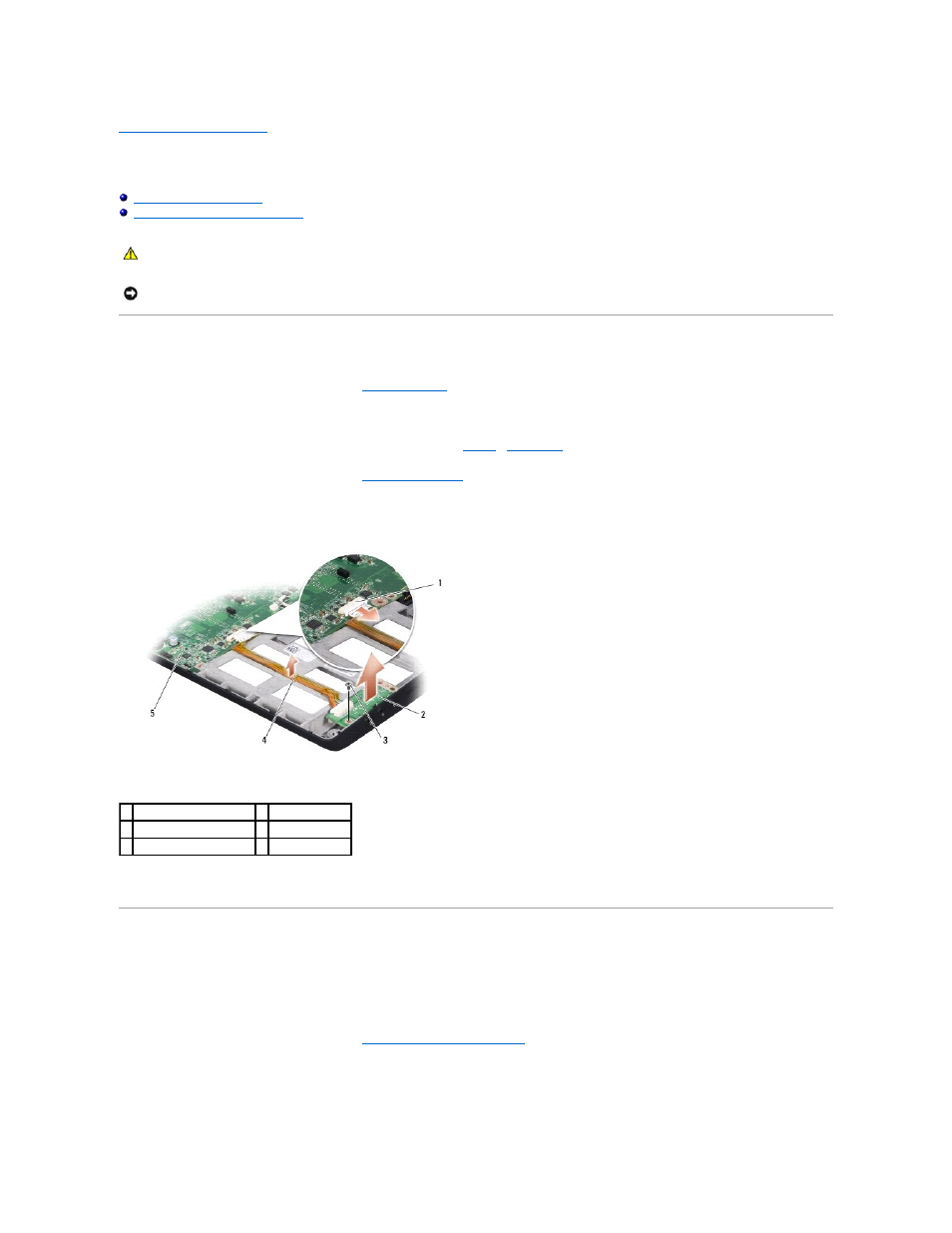

1 разъем звукового кабеля 2 звуковая плата

3 винт

4 звуковой кабель

5 системная плата
