Обратная установка панели дисплея – Инструкция по эксплуатации Dell Studio 1737
Страница 24
2.
Снимите лицевую панель дисплея
(смотрите раздел
).
3.
Выверните шесть винтов
, которыми крепится панель дисплея.
4.
Отсоедините кабели от разъемов с каждой стороны платы инвертора
.
5.
Снимите панель дисплея
.
6.
Выверните четыре винта
(по два с каждой стороны), которыми скобы панели дисплея крепятся к панели дисплея.
Обратная установка панели дисплея
1.
Прикрепите скобу дисплея к панели дисплея
, ввернув обратно два винта с каждой стороны панели дисплея.
2.
Совместите панель дисплея с задней стороной дисплея и подключите кабели к разъемам
, расположенным с каждой стороны платы инвертора.
3.
Установите шесть винтов
, чтобы зафиксировать панель дисплея на крышке дисплея.
4.
Установите на место лицевую панель дисплея
(смотрите раздел
Обратная установка лицевой панели
).
5.
Выполните инструкции
Обратная установка дисплея в сборе
.

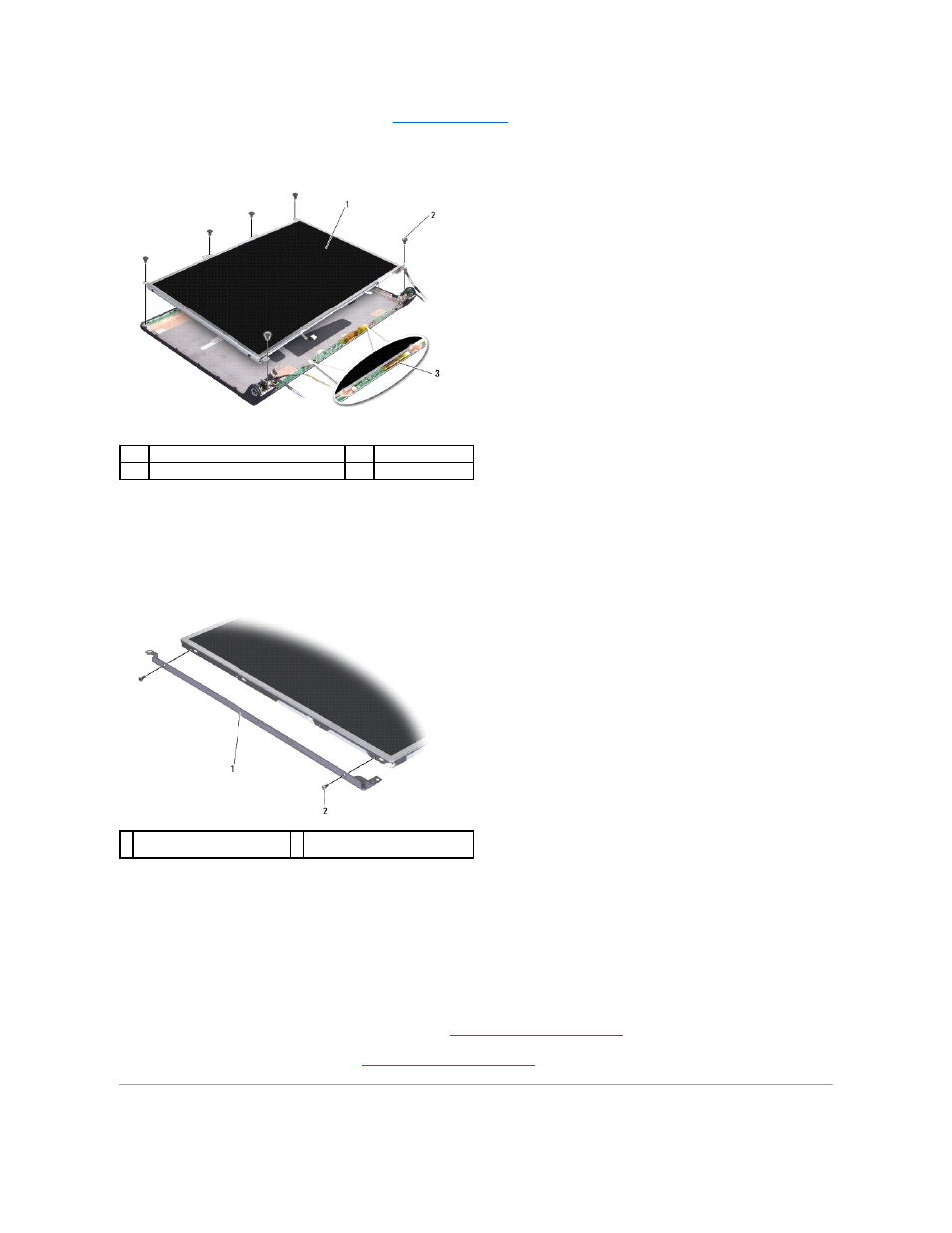

1
панель дисплея
2
винт
(6)
3
плата инвертора
1 скоба панели дисплея (1 слева,
1 справа)
2 винт (всего 4 винта, по 2 с каждой
стороны
)
