Процессор
Руководство по обслуживанию Dell™ Studio 1735/1737
Извлечение процессора
1.
Выполните инструкции
, описанные в разделе
Перед установкой
.
2.
Переверните компьютер вверх дном и снимите нижнюю крышку
(смотрите раздел
Снятие нижней крышки
).
3.
Извлеките радиатор процессора
(смотрите раздел
Извлечение радиатора процессора
).
4.
Для ослабления гнезда с нулевым усилием сочленения поверните с помощью небольшой отвертки с плоским жалом и кулачковый винт гнезда с
нулевым усилием сочленения против часовой стрелки
, переместив его до кулачкового фиксатора.
Кулачковый винт гнезда с нулевым усилием сочленения крепит процессор к системной плате
. Обратите внимание на стрелку на кулачковом винте
гнезда с нулевым усилием сочленения
.
5.
Используйте при извлечении процессора специальный инструмент
, предназначенный для этой процедуры.
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера выполните инструкции по технике безопасности
,
прилагаемые к компьютеру
.
ВНИМАНИЕ
:
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
, например к разъему на задней панели компьютера.
ВНИМАНИЕ
:
Во избежание прерывистого контакта между кулачковым винтом гнезда с нулевым усилием сочленения и процессором при
извлечении или обратной установке процессора слегка нажмите на центр процессора
, одновременно поворачивая кулачковый винт.
ВНИМАНИЕ
:
Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта
.
ВНИМАНИЕ
:
При извлечении процессора тяните его вверх
, не допуская перекосов. Следите за тем, чтобы не погнуть контакты процессора.
ВНИМАНИЕ
:
Во избежание прерывистого контакта между кулачковым винтом гнезда с нулевым усилием сочленения и процессором при
извлечении или обратной установке процессора слегка нажмите на центр процессора
, одновременно поворачивая кулачковый винт.

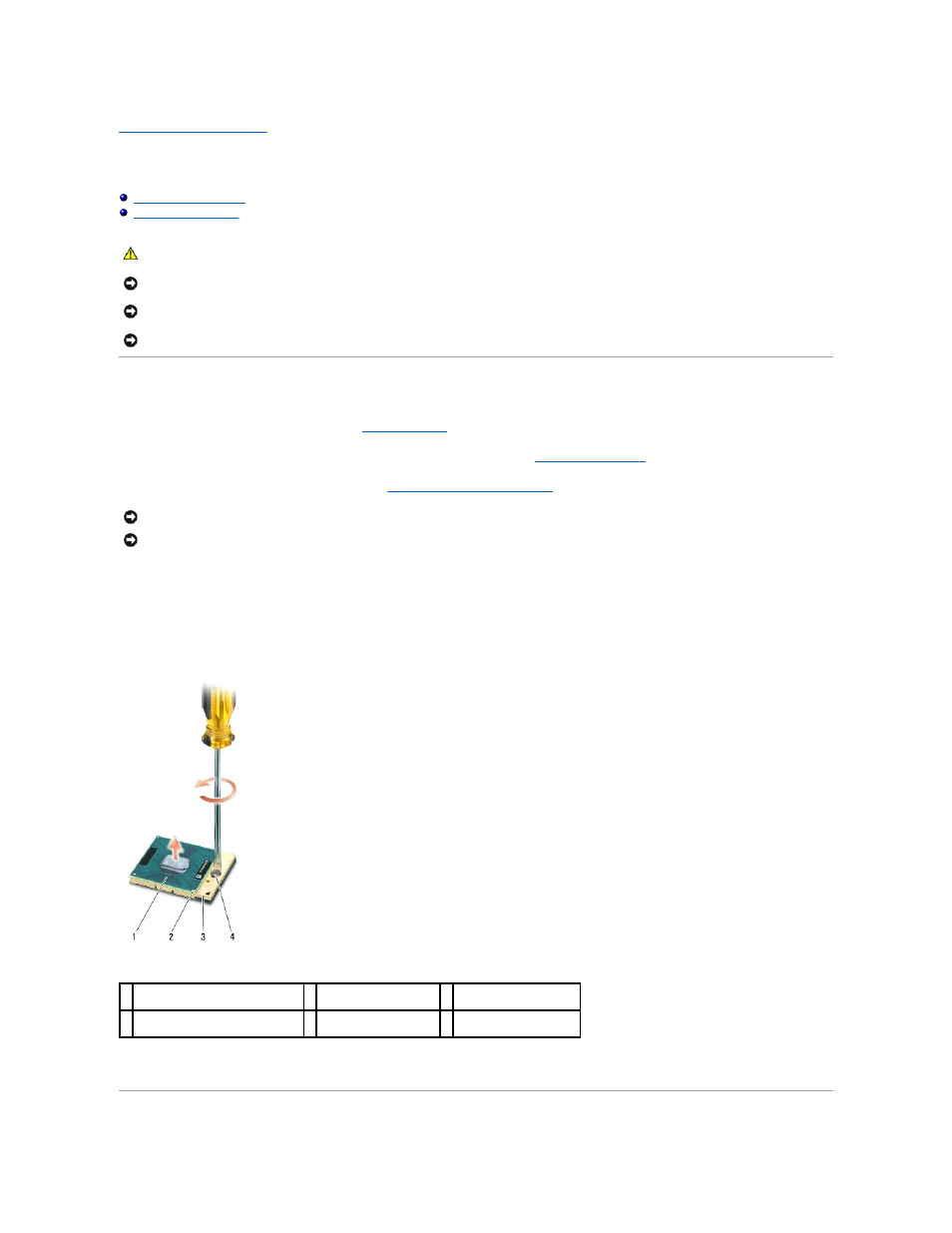

1 процессор
2 угол модуля процессора
с выводом
1
3 гнездо с нулевым усилием
сочленения
4 кулачковый винт гнезда с нулевым
усилием сочленения
