Обратная установка дисплея в сборе – Инструкция по эксплуатации Dell Studio 1737
Страница 22
11.
Обратите внимание на то
, как проложены кабели, и осторожно отделите антенные кабели платы Mini-Card от направляющих.
12.
Извлеките три винта
, расположенные с каждой стороны дисплея в сборе.
13.
Снимите дисплей в сборе
.
Обратная установка дисплея в сборе
1.
Установите дисплей в сборе в нужное положение и вверните по три винта с каждой стороны
.
2.
Проложите дополнительный кабель камеры
, кабель локатора Wi-Fi / кнопки питания и кабель дисплей по направляющим, а затем подключите
разъемы кабелей к системной плате
.
3.
Обратите внимание на прокладку кабелей и осторожно протяните антенные кабели платы
Mini-Card через системную плату, а затем в их
направляющие
.
4.
Установите на место клавиатуру
(смотрите раздел
Обратная установка клавиатуры
).
5.
Установите на место крышку центральной панели
(смотрите раздел
Обратная установка крышки центральной панели
).
6.
Переверните компьютер
.

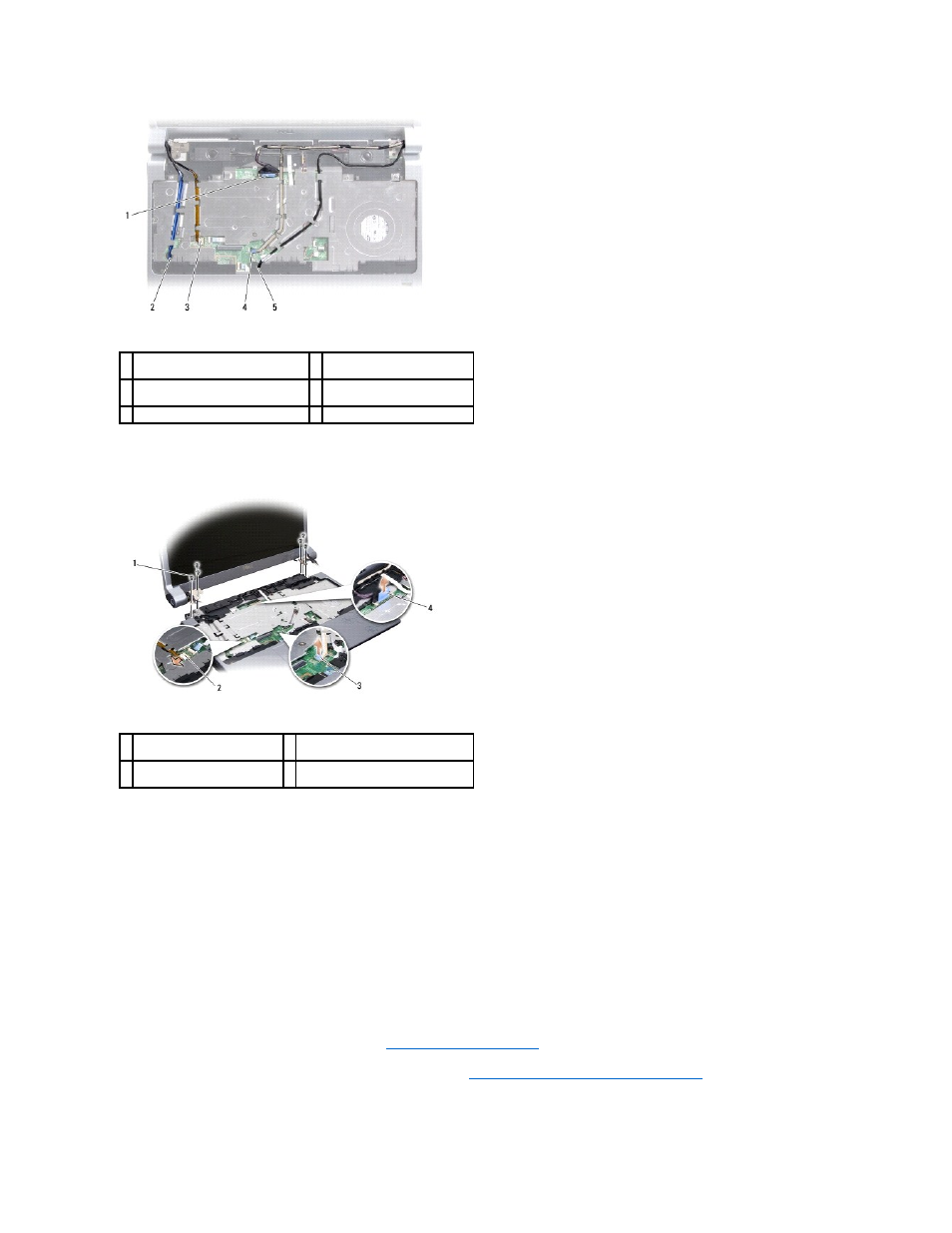

1 язычок кабеля дисплея
2 слот для прокладки кабеля
WPAN/WWAN
3 разъем кабеля платы локатора Wi-
Fi / кнопки питания
4 язычок кабеля камеры
(дополнительно)
5 слот для прокладки кабеля WLAN
1 винт (по 3 с каждой стороны;
всего
6)
2 разъем кабеля платы локатора Wi-
Fi / кнопки питания
3 язычок кабеля камеры
(дополнительно)
4 язычок кабеля дисплея
