Системная плата
Руководство по обслуживанию Dell™ Studio 1735/1737
Извлечение системной платы
Установка системной платы
Микросхема BIOS на системной плате содержит метку производителя, которая также видна на ярлыке со штрихкодом, прикрепленном к нижней
панели компьютера . В состав запасного комплекта для системной платы входит диск с утилитой для переноса метки производителя на запасную
системную плату .
Извлечение системной платы
1. Выполните инструкции , описанные в разделе Перед установкой .
2. Нажмите и извлеките все установленные платы из слота ExpressCard и устройство чтения карт памяти «8-в-1».
3. Извлеките все установленные модули памяти и платы Mini-Card (см. Память и Карты связи ).
4. Извлеките жесткий диск (смотрите раздел Извлечение жесткого диска ).
5. Извлеките радиатор процессора и процессор (см. Извлечение радиатора процессора и Извлечение процессора ).
6. Снимите крышку центральной панели (смотрите раздел Снятие крышки центральной панели ).
7. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
8. Снимите дисплей в сборе (смотрите раздел Снятие дисплея в сборе ).
9. Снимите упор для рук (смотрите раздел Снятие упора для рук ).
10. Извлеките оптический дисковод (смотрите раздел Извлечение оптического дисковода ).

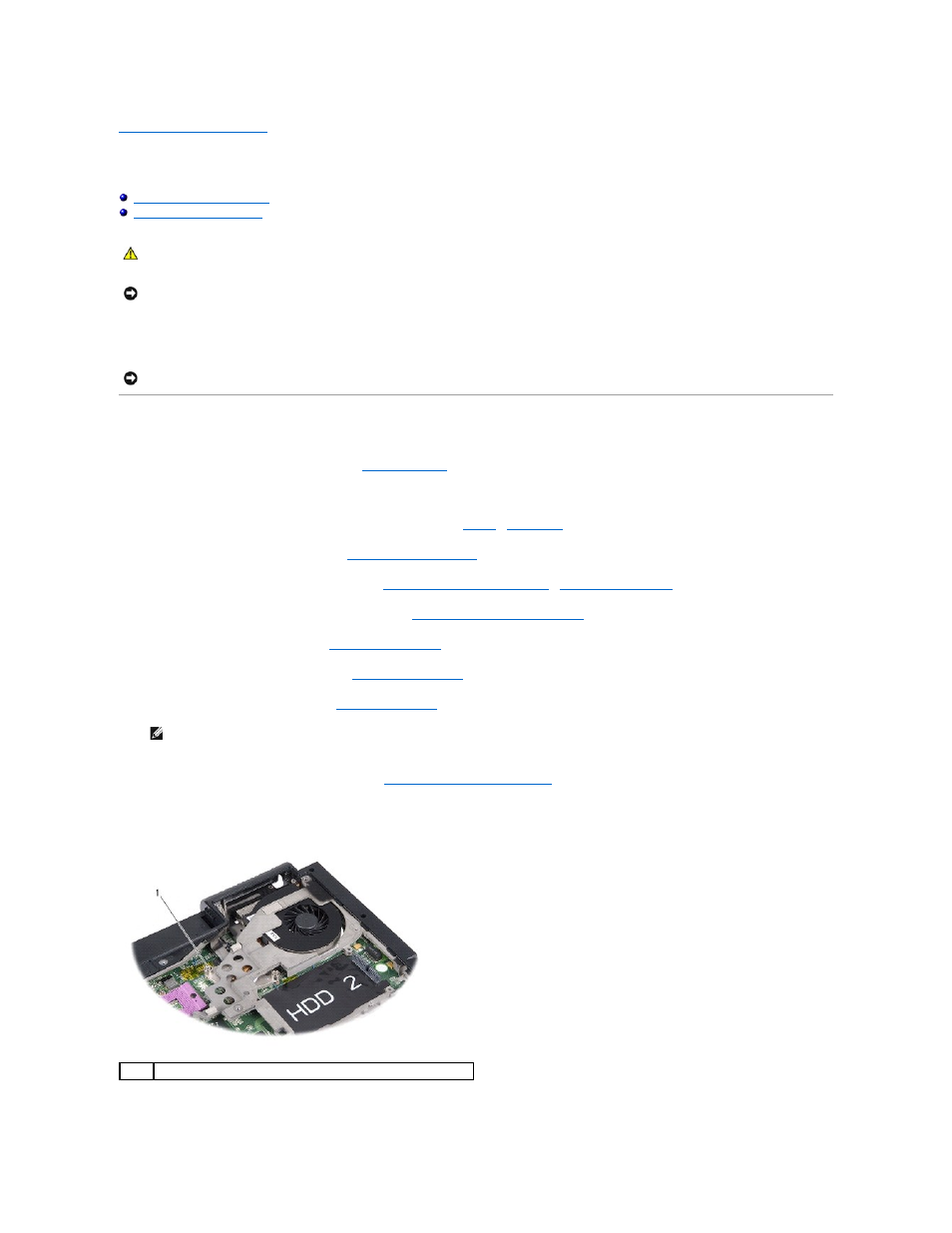

11. Ослабьте два невыпадающих винта на графической микросхеме .
12. Извлеките пять винтов (с маркировкой «B»), фиксирующие системную плату на основании компьютера. Порядок извлечения винтов указан при
ПРЕДУПРЕЖДЕНИЕ : Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительную информацию о передовом опыте в технике безопасности см. на начальной странице раздела
Regulatory Compliance (Соответствие стандартам) по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ : Заземлитесь для предотвращения возникновения электростатического разряда , надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности (например, задней панели) компьютера.
ВНИМАНИЕ : Держите компоненты и платы за края и старайтесь на прикасаться к выводам и контактам .
ПРИМЕЧАНИЕ : В некоторых конфигурациях для извлечения системной платы может потребоваться ослабить еще два невыпадающих винта
с тыльной стороны компьютера .
1 невыпадающий винт (2)
