4.
Подсоедините кабель модема к модему
.
5.
Выровняйте модем по отверстиям для винтов и вставьте в разъем на системной плате
.
6.
Заверните винты
, чтобы закрепить модем на системной плате.
7.
Установите крышку модуля памяти
.
Мини
-плата PCI
Если вы заказали мини плату
PCI card вместе с компьютером, то плата уже будет установлена в компьютер.
1.
Выполните процедуры
, описанные в разделе «
.
2.
Поверните компьютер
, отверните невыпадающие винты на крышке модуля памяти и снимите крышку.
3.
Если мини
-плата PCI еще не установлена, перейдите к
. При замене платы Mini сначала выньте старую плату.
a.
Отсоедините от платы
Mini PCI card все кабели.

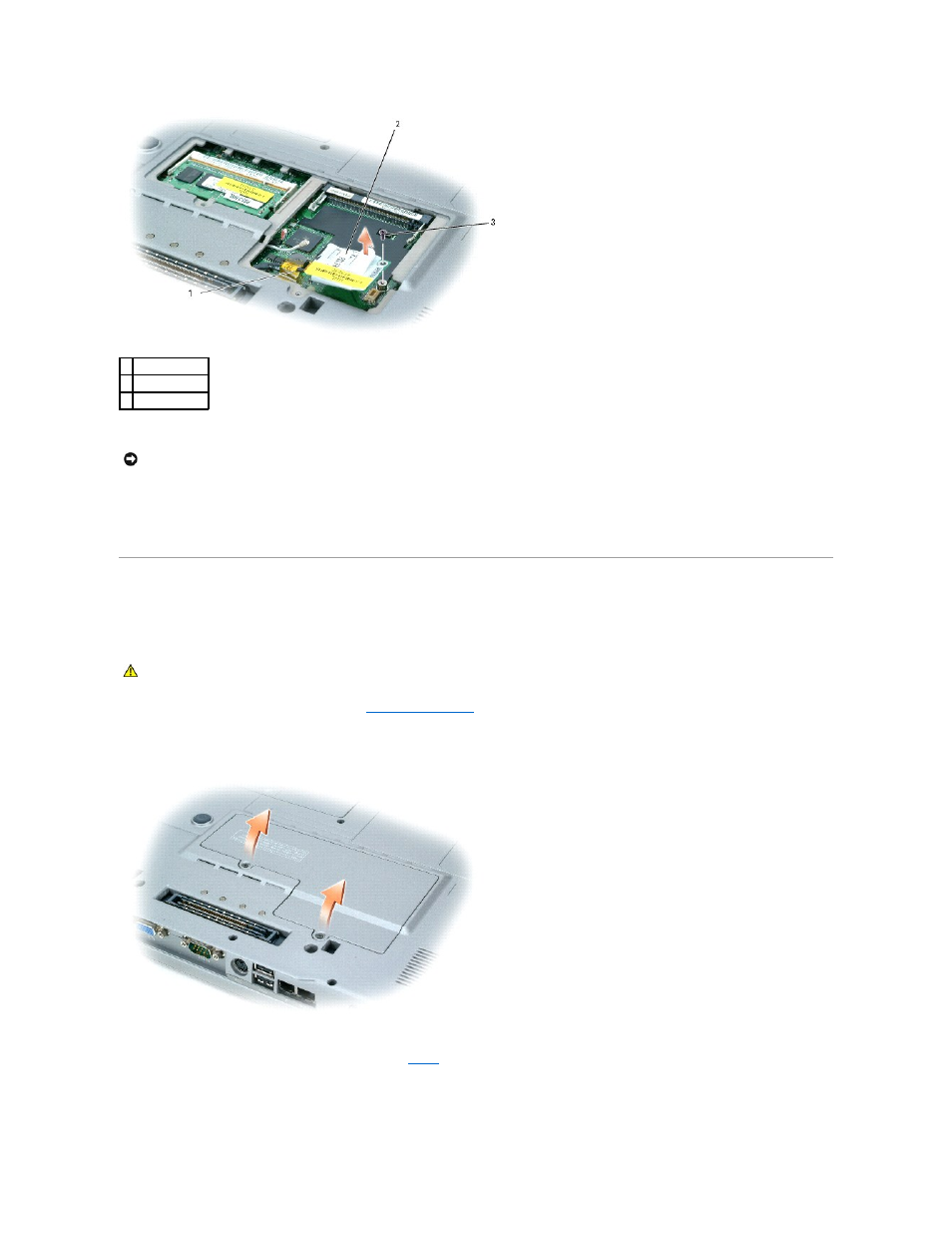

1 кабель модема
2 модем
3 винт
ВНИМАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется сопротивление,
проверьте разъемы и измените направление установки платы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
