Разъемы
USB
В системе имеются два разъема
USB на задней панели для подключения USB-совместимых устройств. Обычно с USB совместимы периферийные
устройства
, например, мыши, клавиатуры и динамики системы.
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъемов
USB. На
показан
разъем
USB, а в
описаны назначение контактов и интерфейсные сигналы разъема USB.

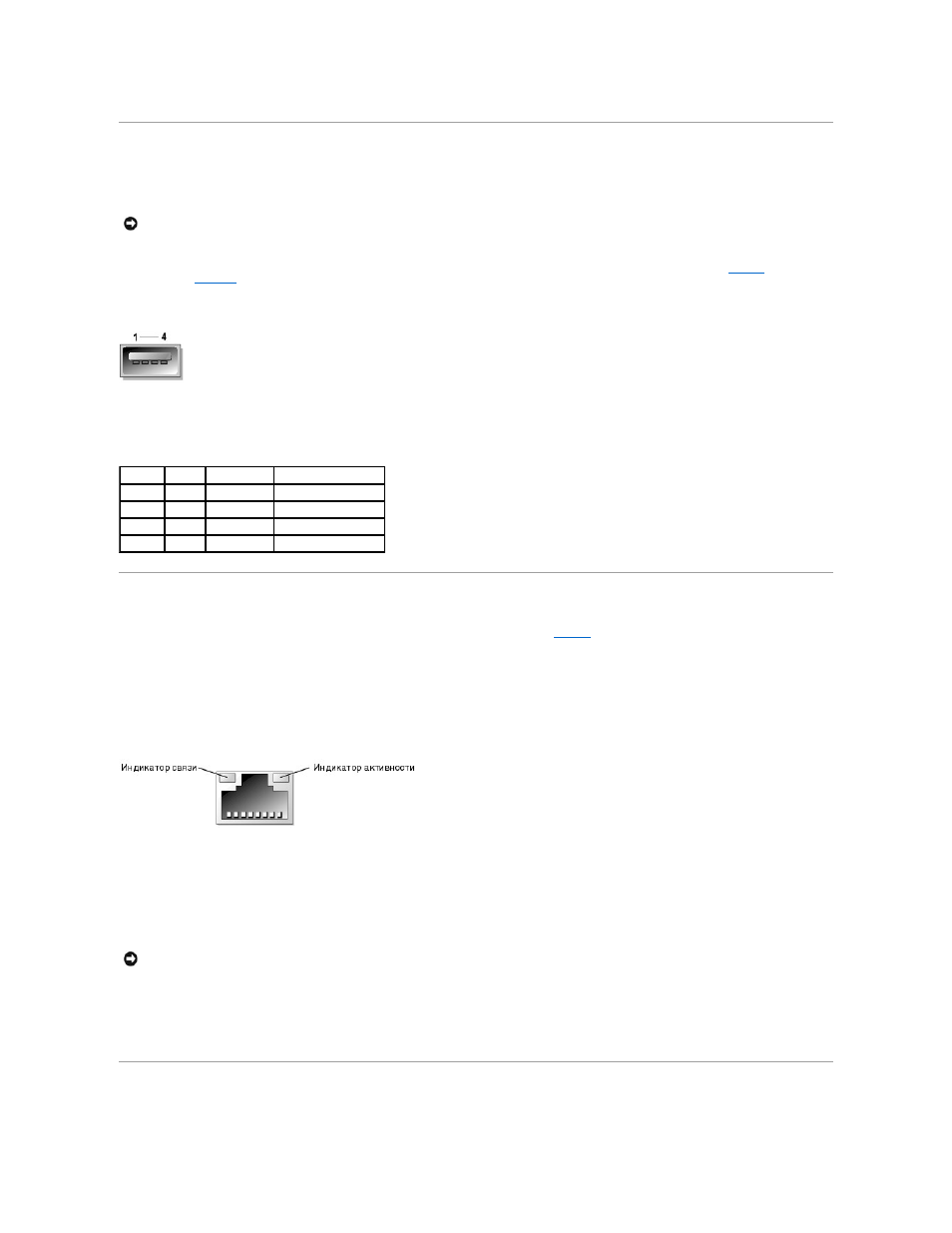

Pисунок Б-7. Номера контактов разъема USB
Разъем встроенного контроллера сетевого интерфейса
В системе имеется один встроенный контроллер сетевого интерфейса
10/100/1000 Мб/с (см.
). Разъемы контроллера сетевого интерфейса
10/100/1000
-Мб/с обеспечивают более быстрое соединение между серверами и рабочими станциями и эффективное использование ресурсов,
освобождая большую часть ресурсов системы для других приложений
. Контроллер сетевого интерфейса поддерживает стандарты 10 Base-T, 100 Base-
TX и 1000 Base-T Ethernet.
Контроллер сетевого интерфейса поддерживает возможность дистанционного включения по сети
(Wake On LAN), обеспечивающую запуск системы по
специальному сигналу локальной сети с управляющей консоли системы
. Дистанционное включение по сети позволяет настраивать систему, загружать
и устанавливать программное обеспечение
, обновлять файлы и контролировать ресурсы в нерабочее время, когда сетевой трафик обычно минимален.
Pисунок Б-8. Разъем встроенного контроллера сетевого интерфейса
Требования к сетевому кабелю
Разъем контроллера сетевого интерфейса
RJ45 рассчитан на подключение кабеля UTP Ethernet, снабженного стандартными разъемами RJ45.
Защелкните один из концов кабеля
UTP в разъеме контроллера сетевого интерфейса. Подключите другой конец кабеля к настенной розетке RJ45 или
к порту
RJ45 концентратора UTP, в зависимости от конфигурации сети. Для сетей типа 10 Base-T, 100 Base-TX и 1000 Base-T соблюдайте следующие
ограничения по прокладке кабелей
.
l
Используйте кабели и разъемы категории
5 и выше.
l
Максимальная длина кабеля
(от системы до концентратора) составляет 100 м.
l
С основными принципами работы сети можно ознакомиться в разделе «Многосегментные сети с точки зрения систем
or Анализ многосегментных
сетей с точки зрения систем» стандарта
IEEE 802.3.
Разъем встроенного контроллера
Ethernet для удаленного доступа к системе
ВНИМАНИЕ
:
Не подключайте устройство
USB или несколько устройств USB с максимальным током питания более 500 мА на канал при +5 В.
Подключение устройств
, для которых нарушается это ограничение, может привести к отключению портов USB. Максимальные значения
номинального тока устройств
USB можно найти в сопроводительной документации на эти устройства.
Таблица Б
-6. Назначения контактов разъема USB
Контакт
Сигнал Вход/выход Определение
1
Vcc
—
Напряжение питания
2
DATA-
Вход
/выход
Данные
3
DATA+
Вход
/выход
Данные
4
GND
—
«Подвешенная» земля
ВНИМАНИЕ
:
Во избежание линейных помех голосовые линии и линии данных должны прокладываться в отдельной оболочке
.
