Разъемы и порты ввода
/вывода
Руководство пользователя
cистем Dell™ PowerEdge™ 2600
Последовательные и параллельный порты
Разъем встроенного контроллера сетевого интерфейса
Разъем встроенного контроллера
Ethernet для удаленного доступа к системе (необязательный)
Разъемы и порты ввода
/вывода системы представляют собой шлюзы, через которые она взаимодействует с внешними устройствами, такими как
клавиатура
, мышь и монитор. На
показаны разъемы и порты ввода/вывода на задней панели.

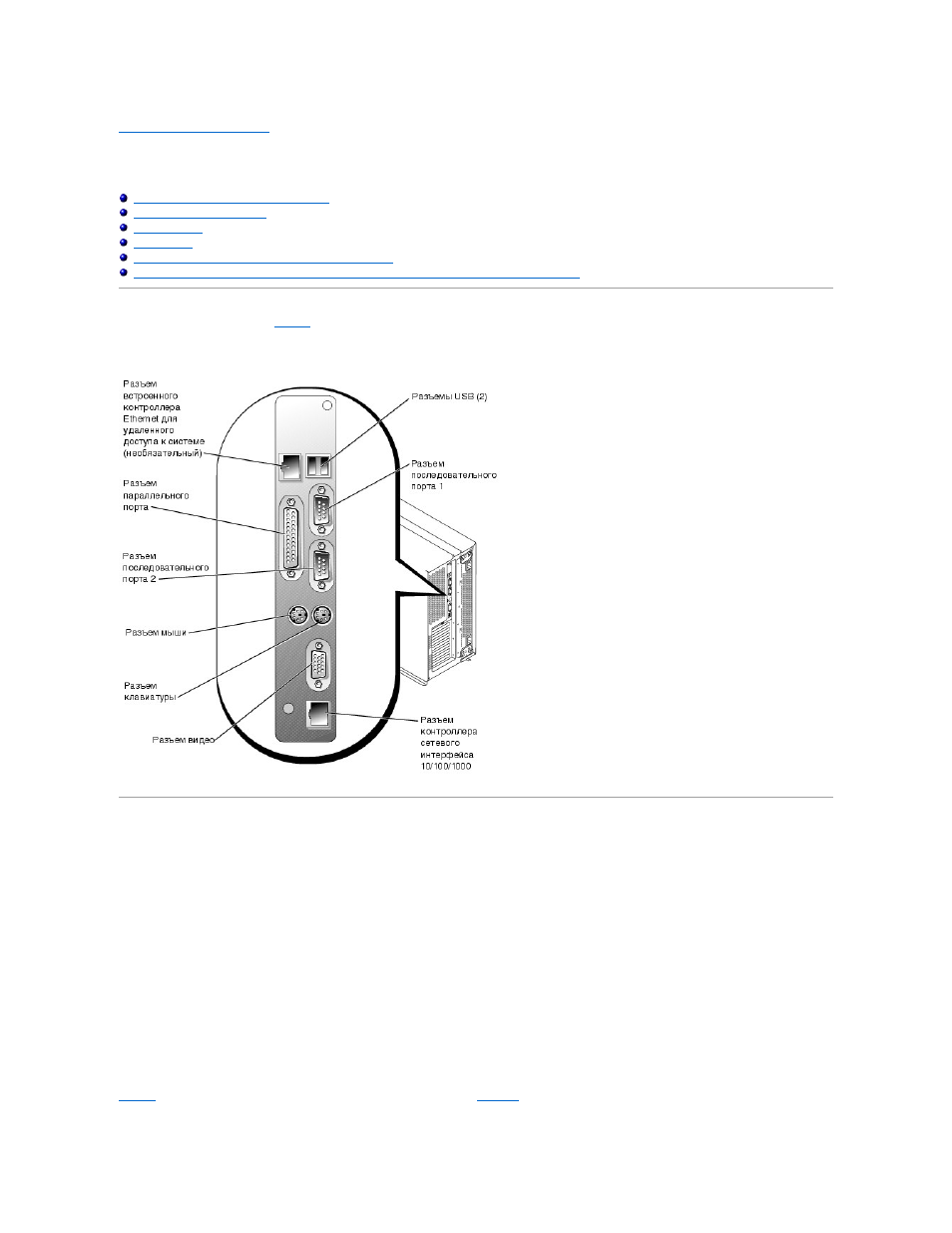

Pисунок Б-1. Разъемы и порты ввода/вывода на задней панели
Последовательные и параллельный порты
Для встроенных последовательных портов используются
9-контактные миниатюрные разъемы типа D-sub на задней панели. Эти порты поддерживают
такие устройства как внешние модемы
, принтеры, плоттеры и мыши, для которых необходима последовательная передача данных (передача данных
по одному биту в один момент времени по одной линии
).
В большинстве программ термин
COM (для коммуникаций) с последующим числом используется для обозначения последовательного порта (например,
COM1 или COM2). По умолчанию встроенные последовательные порты системы имеют обозначения COM1 и COM2.
Для встроенного параллельного порта используется
25-контактный миниатюрный разъем типа D-sub на задней панели системы. Этот порт
ввода
/вывода передает данные в параллельном формате (восемь бит данных, или один байт, передаются одновременно по восьми отдельным линиям
одного кабеля
). Параллельный порт используется в основном для принтеров.
В большинстве программ для обозначения параллельного порта используется термин
LPT (линейный принтер) с последующим числом (например, LPT1).
По умолчанию встроенный параллельный порт системы имеет обозначение
LPT1.
Обозначения портов используются
, например, в процедурах установки программного обеспечения, в которых необходимо указать порт, к которому
подключен принтер
, что позволяет программе определить, куда следует отправлять выходные данные. (Неправильное назначение не позволит
выводить данные на печать или приведет к неправильной распечатке данных
.)
Разъем последовательного порта
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема последовательного порта
. На
показаны номера контактов разъема последовательного порта, а в
описаны назначение контактов и интерфейсные сигналы разъема
последовательного порта
.
