Страница 17
Индикаторы жестких дисков
На салазках каждого жесткого диска имеется два индикатора
: индикатор занятости диска и индикатор состояния диска (см.
). Они
предоставляют информацию о состоянии соответствующего жесткого диска
. В
перечислены сигналы индикатора состояния жесткого диска.

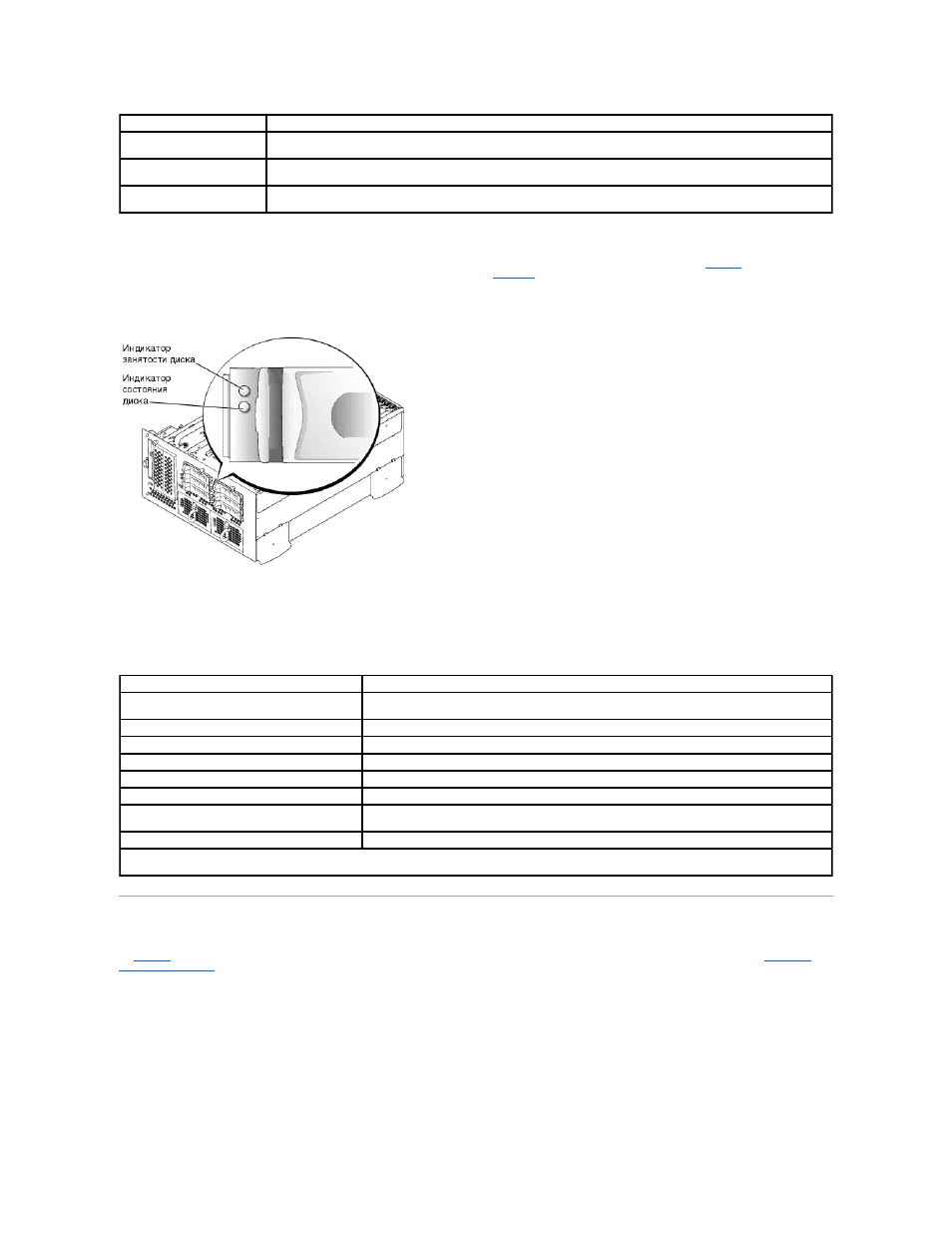

Pисунок 1-5. Индикаторы жестких дисков SCSI
Различные сигналы индикаторов вызываются различными событиями
, связанными с дисками. Например, в случае сбоя жесткого диска загорается сигнал
«сбой диска»
. Если диск выбран для снятия, будет выдан сигнал «готов к снятию». После установки нового диска будет выдан сигнал «готов к работе,
подключен»
.
Элементы задней панели
На
рис.
1-6
показаны элементы задней панели системы. Более подробную информацию о разъемах на задней панели см. в приложении «
Разъемы и
порты ввода
/вывода
»
.
Pисунок 1-6. Элементы задней панели
Индикатор
Сигнал индикатора
Индикатор включенного
питания
Зеленый сигнал свидетельствует о рабочем состоянии блока питания
.
Индикатор сбоя
Красный сигнал свидетельствует о наличии проблемы с блоком питания
(неисправность вентилятора или погрешность
напряжения
, и т. п.).
Индикатор наличия питания
Зеленый сигнал указывает на наличие напряжения на блоке питания и на то
, что система подключена к источнику
питания
.
Таблица
1-5. Сигналы индикатора состояния жесткого диска
Индикатор
Сигнал индикатора
Отсек дисковода пуст
, готов к установке или
снятию
Не горит
Диск готов к работе
, подключен
Постоянный зеленый
Идентификация диска
Мигает зеленым четыре раза в секунду
Подготовка диска к снятию
Мигает зеленым два раза в секунду с равными интервалами
Перестройка диска
Мигает зеленым два раза в секунду с неравными интервалами
Сбой диска
Мигает желтым четыре раза в секунду
Предполагается сбой диска
Мигает зеленым
, затем желтым, затем гаснет, эта последовательность повторяется каждые две
секунды
Диск работает
Постоянный зеленый
ПРИМЕЧАНИЕ
:
Индикатор занятости дисковода указывает на активность жесткого диска на шине
SCSI. Состояние этого индикатора управляется
жестким диском
.
