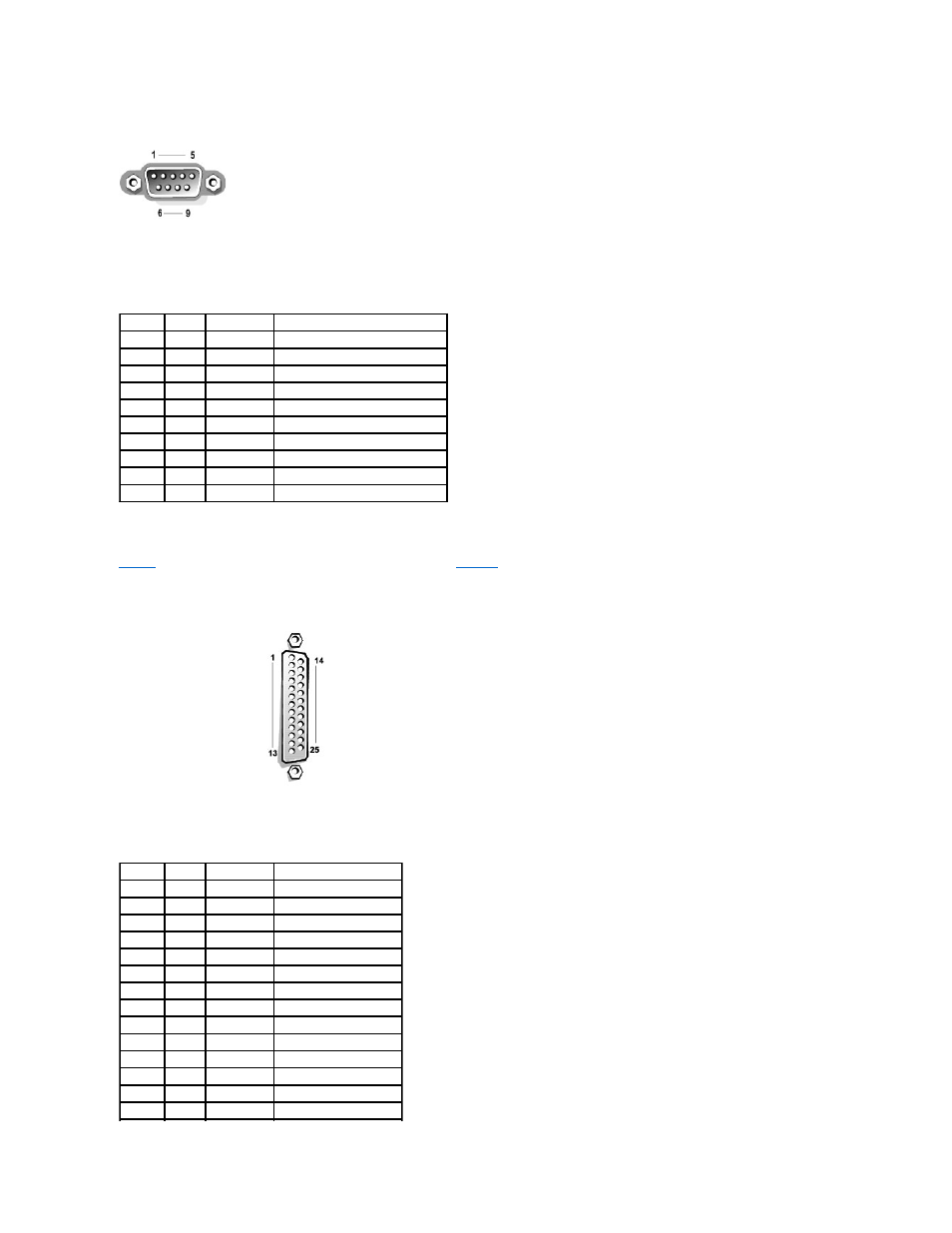

Pисунок Б-2. Номера контактов разъема последовательного порта





Разъем параллельного порта

При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема параллельного порта

. На

рис. Б

-3

показаны номера контактов разъема параллельного порта, а в

т

aбл. Б-2

описаны назначение контактов и интерфейсные сигналы разъема

параллельного порта

.

Pисунок Б-3. Номера контактов разъема параллельного порта





Таблица Б

-1. Назначение контактов разъема

последовательного порта

Контакт

Сигнал Вход/выход Определение

1

DCD

Вход

Детектирование данных и несущей

2

SIN

Вход

Последовательный ввод

3

SOUT

Выход

Последовательный вывод

4

DTR

Выход

Терминал готов к передаче данных

5

GND

«Подвешенная» земля

6

DSR

Вход

Готовность набора данных

7

RTS

Выход

Готовность к передаче

8

CTS

Вход

Готовность к приему

9

RI

Вход

Индикатор звонка

Экран

Заземление на массу

Таблица Б

-2. Назначение контактов разъема

параллельного порта

Контакт

Сигнал Вход/выход Определение

1

STB#

Вход

/выход

Строб

2

PD0

Вход

/выход

Данные принтера

, бит 0

3

PD1

Вход

/выход

Данные принтера

, бит 1

4

PD2

Вход

/выход

Данные принтера

, бит 2

5

PD3

Вход

/выход

Данные принтера

, бит 3

6

PD4

Вход

/выход

Данные принтера

, бит 4

7

PD5

Вход

/выход

Данные принтера

, бит 5

8

PD6

Вход

/выход

Данные принтера

, бит 6

9

PD7

Вход

/выход

Данные принтера

, бит 7

10

ACK#

Вход

Подтверждение

11

BUSY

Вход

«Занято»

12

P E

Вход

Закончилась бумага

13

SLCT

Вход

Выбор

14

AFD#

Выход

Автоматическая подача
