Разъем мыши
Ниже приведена информация о контактах разъема мыши . На рис. Б -5 показаны номера контактов разъема мыши. В т aбл. Б-4 описаны назначение
контактов и интерфейсные сигналы разъема мыши .

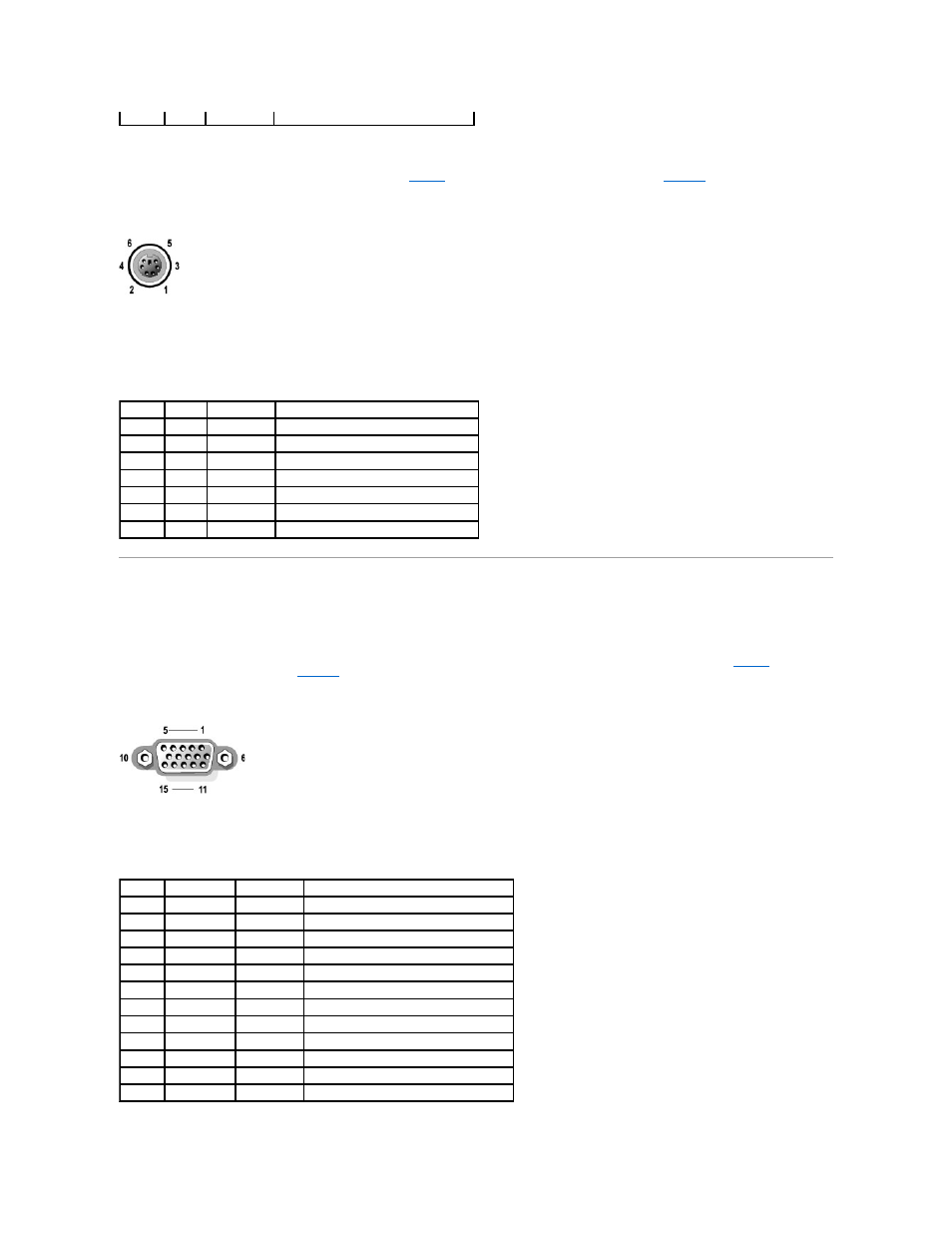

Pисунок Б-5. Номера контактов разъема мыши
Разъемы видео
Для подключения VGA-совместимого монитора в системе используется 15-контактный миниатюрный разъем высокой плотности типа D-sub на передней
и задней панелях . Видеосхема на системной плате обеспечивает синхронизацию сигналов, управляющих красной, зеленой и синей электронными
пушками в мониторе .
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема видео . На рис. Б -6 показаны
номера контактов разъема видео , а в т aбл. Б-5 описаны назначение контактов и интерфейсные сигналы разъема видео.
Pисунок Б-6. Номера контактов разъема видео
Экран — — Заземление на массу
Таблица Б -4. Назначение контактов разъема мыши (задняя
панель)
Контакт Сигнал Вход/выход Определение
1 MSDATA Вход/выход Данные мыши
2 NC — Нет соединения
3 GND — «Подвешенная» земля
4 FVcc — Напряжение питания с предохранителем
5 MSCLK Вход /выход Синхронизация мыши
6 NC — Нет соединения
Экран — — Заземление на массу
Таблица Б -5. Назначения контактов разъема видео
Контакт Сигнал Вход /выход Определение
1 RED Выход Видео красный
2 GREEN Выход Видео зеленый
3 BLUE Выход Видео синий
4 NC — Нет соединения
5–8, 10 GND — «Подвешенная» земля
9 VCC — Vcc
11 NC — Нет соединения
12 DDC data out Выход Монитор обнаружил данные
13 HSYNC Выход Синхронизация по горизонтали
14 VSYNC Выход Синхронизация по вертикали
15 DDC clock out Выход Монитор обнаружил сигнал синхронизации
Экран — — Заземление на массу
