Индикаторы контроллера сетевого интерфейса
Индикаторы контроллера сетевого интерфейса на задней панели выводят информацию об активности сети и состоянии соединения контроллера
сетевого интерфейса
(см.
). В
перечислены сигналы индикаторов контроллера сетевого интерфейса.

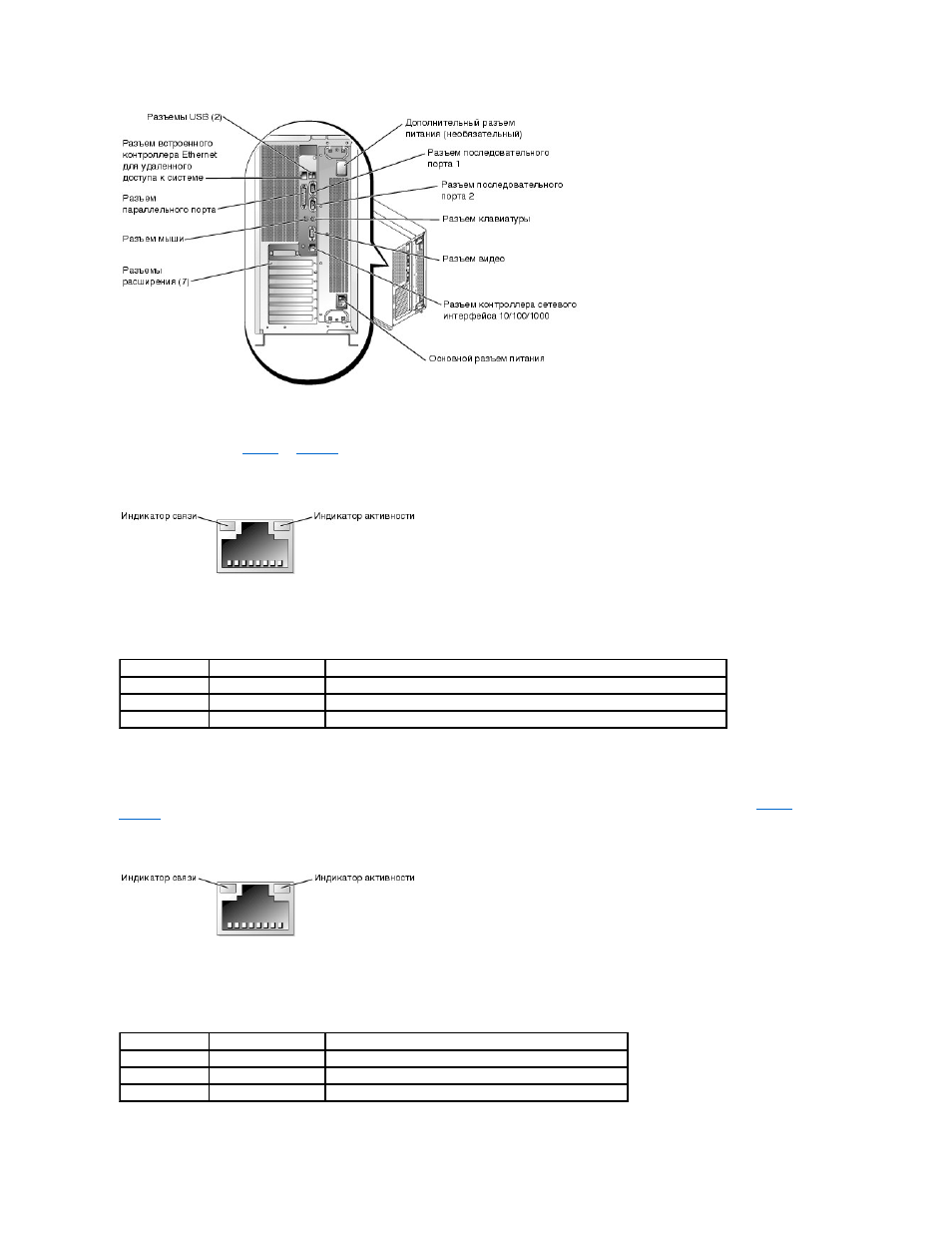

Pисунок 1-7. Индикаторы контроллера сетевого интерфейса
Индикаторы
(необязательного) разъема встроенного контроллера Ethernet для
удаленного доступа к системе
Индикаторы разъема встроенного контроллера
Ethernet для удаленного доступа к системе, расположенные на задней панели, обеспечивают выдачу
информации о сетевой активности и состоянии подключения встроенного контроллера
Ethernet для удаленного доступа к системе (см.
). В
перечислены условные сигналы индикаторов разъема встроенного контроллера Ethernet для удаленного доступа к системе.
Pисунок 1-8. Разъем встроенного контроллера Ethernet для удаленного доступа к системе
Таблица
1-6. Сигналы индикаторов контроллера сетевого интерфейса
Индикатор связи
Индикатор активности Сигнал индикатора
Не горит
Не горит
Контроллер
ceтeого интe pфeйca не подключен к сети.
Зеленый
Не горит
Контроллер
ceтeого интe pфeйca подключен к соответствующему устройству в сети.
Зеленый
Мигает желтым
Идет отправка или получение данных по сети
.
Таблица
1-7. Сигналы индикаторов разъема встроенного контроллера Ethernet для
удаленного доступа к системе
Индикатор связи
Индикатор активности Сигнал индикатора
Не горит
Не горит
Контроллер не подключен к сети
.
Зеленый
Желтый
Контроллер подключен к соответствующему устройству в сети
.
Зеленый
Мигает желтым
Идет отправка или получение данных по сети
.
