Установка платы расширения с последовательным или параллельным портами
В системе имеется возможность автоматической конфигурации последовательных портов . Эта функция позволяет добавить плату расширения с
последовательным портом , имеющим то же назначение, что и один из встроенных портов, без необходимости переконфигурирования платы. Если
система обнаружит на плате расширения последовательный порт с тем же обозначением , что и встроенный, она предоставит встроенному
последовательному порту следующее свободное обозначение .
Как новый , так и переназначенный COM-порты будут использовать одну линию запроса на прерывание (IRQ) следующим образом:
COM1, COM3: IRQ4 (совместно используемое значение)
COM2, COM4: IRQ3 (совместно используемое значение)
COM-порты имеют следующие значения адресов ввода/вывода:
COM1: 3F8h
COM2: 2F8h
COM3: 3E8h
COM4: 2E8h
Например , если установить в систему внутренний модем с портом, сконфигурированным как COM1, система будет рассматривать логический COM1 как
адрес на плате модема . Она автоматически переназначит встроенный последовательный порт, обозначенный ранее как COM1, на COM3, который
будет использовать тот же запрос на прерывание , что и COM1. Обратите внимание на то, что если два COM-порта используют один и тот же запрос на
прерывание , можно использовать любой из этих портов, но не оба одновременно. Если установить одну или несколько плат расширения с
последовательными портами , имеющими обозначения COM1 и COM3, соответствующий встроенный последовательный порт будет отключен.
Перед установкой платы , вызывающей переназначение последовательных портов, проверьте в документации по программному обеспечению, может
ли оно использовать новое назначение COM-порта.
Чтобы избежать автоматического конфигурирования , можно переустановить перемычки на плате расширения и изменить тем самым назначение
порта на плате на следующий свободный номер COM, сохранив назначение встроенного последовательного порта. Можно также отключить
встроенные порты в программе настройки системы . В документации по плате расширения должны быть указаны используемые ею по умолчанию адрес
ввода /вывода и запрос на прерывание. Кроме того, в ней должны иметься инструкции по переадресации порта и изменению значения запроса на
прерывание , если оно потребуется.
Общую информацию о работе системы с последовательными и параллельными портами и более подробные процедуры см . в документации по
операционной системе .
Разъемы клавиатуры и мыши
В системе используются клавиатура типа PS/2 и PS/2-совместимая мышь. Кабели обоих устройств подключаются к 6-контактным миниатюрным разъемам
типа DIN на задней панели системы.
Разъем клавиатуры
Ниже приведена информация о контактах разъема клавиатуры . На рис. Б -4 показаны номера контактов разъема клавиатуры. В т aбл. Б-3 описаны
назначение контактов и интерфейсные сигналы разъема клавиатуры .

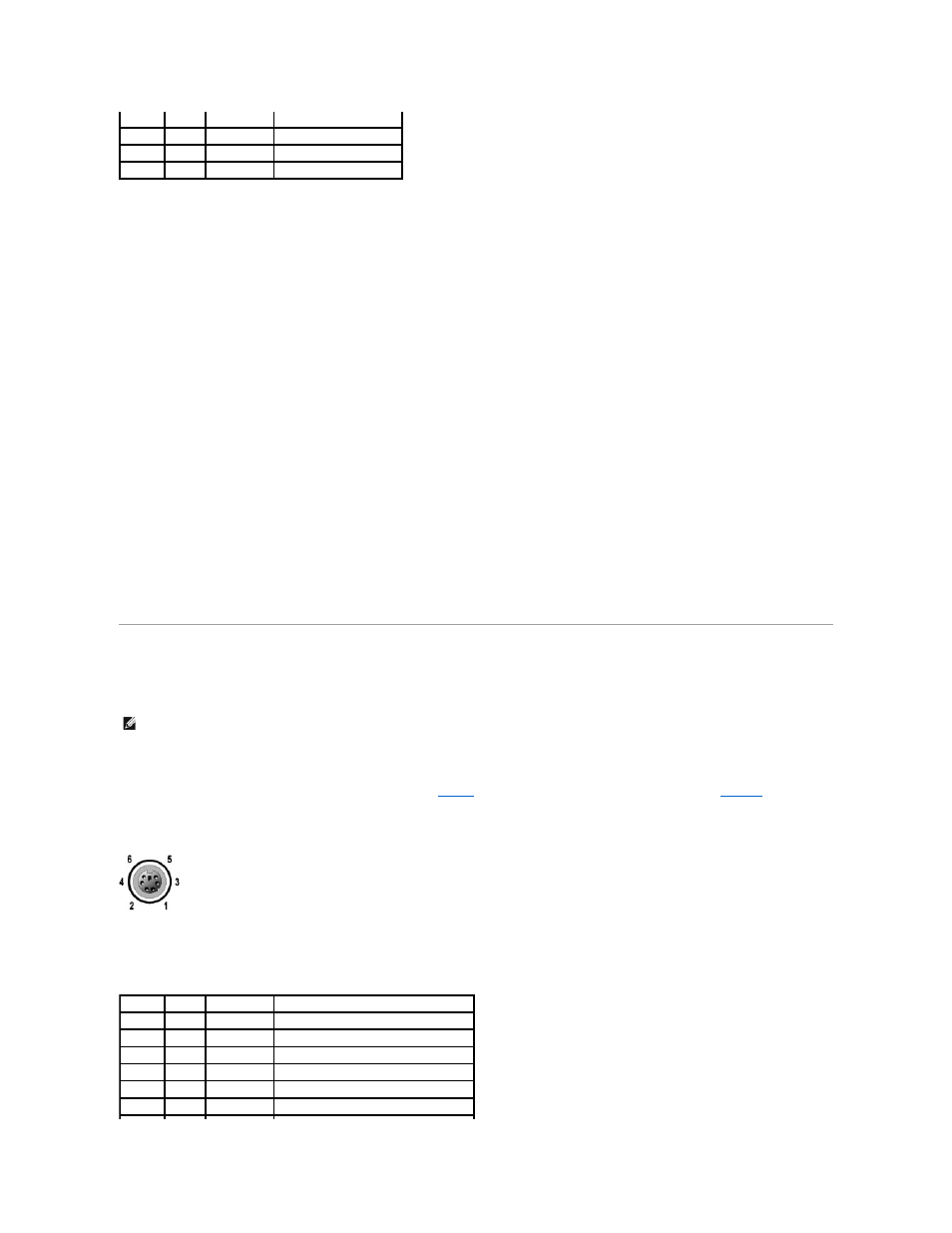

Pисунок Б-4. Номера контактов разъема клавиатуры
15 ERR# Вход Ошибка
16 INIT# Выход Инициализация принтера
17 SLIN# Выход Выбор входа
18–25 GND — «Подвешенная» земля
ПРИМЕЧАНИЕ : Драйвер мыши может предоставлять мыши приоритет на обслуживание микропроцессором , выдавая запрос IRQ12 при
перемещении мыши . Кроме того, драйвер передает данные мыши в прикладную программу, управляемую мышью.
Таблица Б -3. Назначение контактов разъема клавиатуры
Контакт Сигнал Вход/выход Определение
1 KBDATA Вход/выход Данные клавиатуры
2 NC — Нет соединения
3 GND — «Подвешенная» земля
4 FVcc — Напряжение питания с предохранителем
5 KBCLK Вход /выход Синхронизация клавиатуры
6 NC — Нет соединения
