Установка автозагрузчика. Руководство пользователя автозагрузчика Dell PowerVault 124T DLT VS160
file:///T|/htdocs/stor-sys/124T/ru/124t_vs160/install.html[12/5/2012 10:50:14 AM]

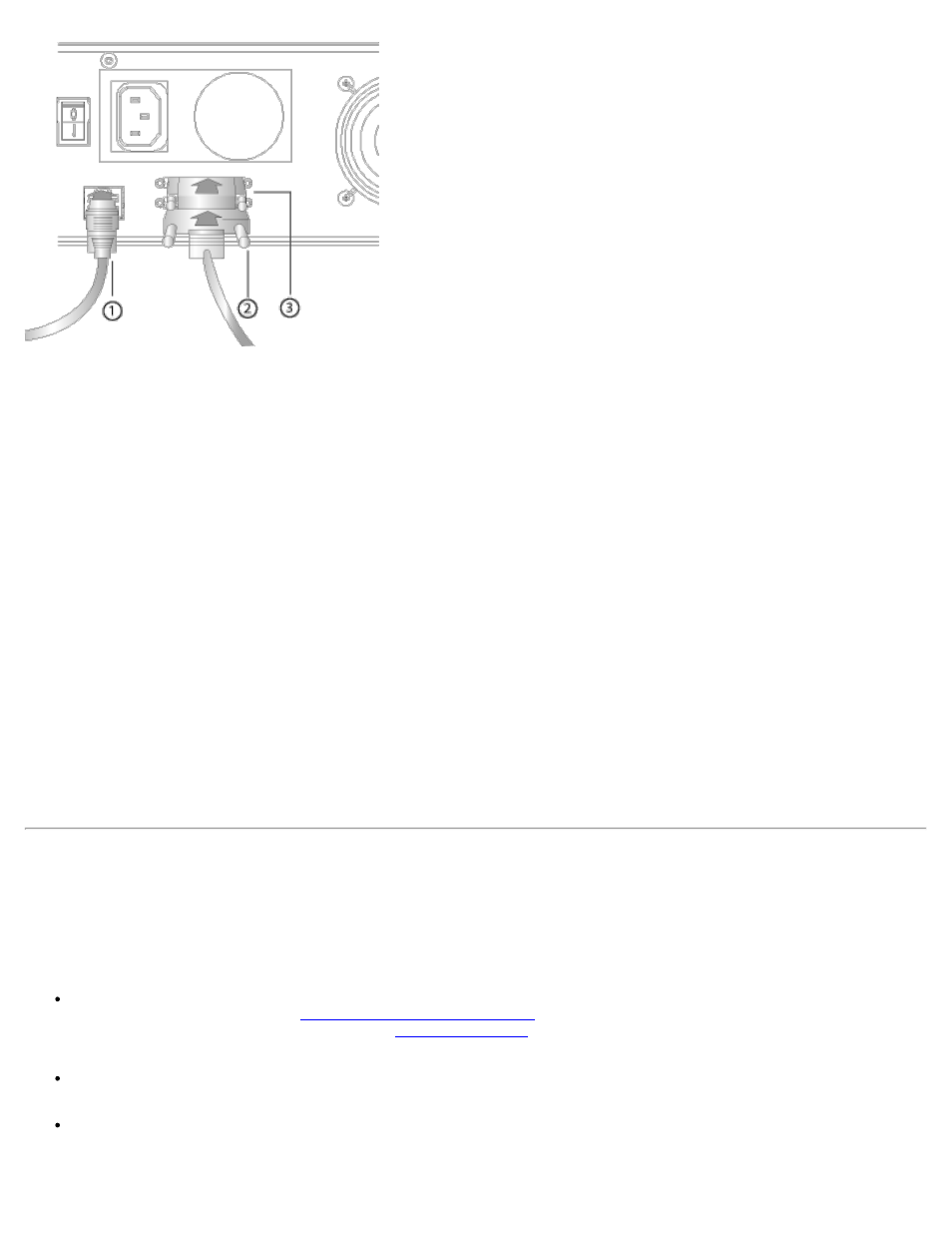

1
Кабель Ethernet
2
Кабель SCSI
3
Терминатор SCSI
4. Подсоедините терминатор к оставшемуся разъему SCSI на задней панели автозагрузчика (если автозагрузчик
является последним или единственным устройством на шине SCSI). В противном случае подсоедините кабель к
следующему устройству на шине SCSI. Убедитесь в том, что последнее устройство на шине SCSI надлежащим
образом терминировано.
5. Подсоедините гнездо кабеля питания к разъему питания на задней панели автозагрузчика.
6. Вставьте вилку кабеля питания в ближайшую надлежаще заземленную электрическую розетку.
7. Подключите к электрической сети хост-сервер или рабочую станцию, а также все подчиненные устройства.
8. Включите автозагрузчик, установив выключатель питания на задней панели в положение «ON» (Включено).
Включите любые другие устройства, которые были вами выключены ранее. Проверьте экран ЖК-дисплея, чтобы
убедиться в том, что на автозагрузчик подается питание. Если это не так, проверьте соединения в цепи питания
и источник питания.
Во время самотестирования при включении питания (POST) на короткое время загораются оба светодиода, после
чего продолжает мигать только светодиод готовности/активности. После завершения процедуры инициализации
на ЖК-дисплее появляется главный экран Home.
9. Включите сервер.
Подготовка хоста и проверка соединения
Если необходимо, установите хост-адаптер SCSI, программное обеспечение и совместимые драйверы. Подробные
инструкции смотрите в руководствах по хост-компьютеру и хост-адаптеру SCSI. Кроме того, следуйте нижеприведенным
общим рекомендациям.
После включения питания хост-сервера установите программное обеспечение и/или драйверы, совместимые с
автозагрузчиком (см. раздел «
»). Информацию о совместимости программного
обеспечения можно получить на веб-сайте
для резервного копирования требуется дополнительный модуль для связи с роботом-автозагрузчиком.
Если хост-сервер подключен к сети, посоветуйтесь с системным администратором, прежде чем выключать
питание.
Примите надлежащие меры для предотвращения электростатического разряда. Используйте заземляющие
браслеты и антистатические покрытия при работе с внутренними компонентами.
