ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
4. Полностью заверните регу-
лировочный штуцер рычага
сцепления в направлении a
для того, чтобы освободить
трос сцепления.
5. Ослабьте контргайку на кар-
тере двигателя.
6. Для того, чтобы увеличить
свободный ход рычага сцеп-
ления, вращайте регулиро-
вочную гайку в направлении
a
.
Для того, чтобы уменьшить
свободный ход рычага сцеп-
ления, вращайте регулиро-
вочную гайку в направлении
b
.
7. Затяните контргайки на ры-
чаге сцепления и на картере
двигателя.

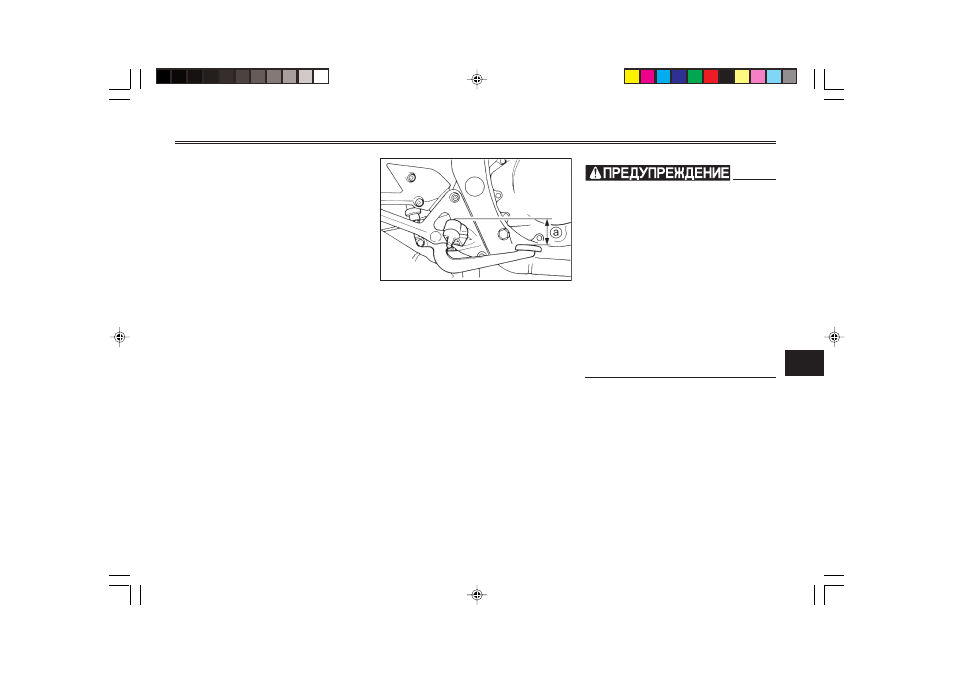

а. Расстояние между педалью тормоза и под-
ножкой.
EAU00712
Регулировка положения педа-
ли тормоза
Верхняя часть педали должна
находиться примерно на 40 мм
ниже верхней части подножки,
как показано на рисунке. Перио-
дически проверяйте положение
педали тормоза и, если необхо-
димо, поручайте дилеру фирмы
Ямаха ее регулировку.
EW000109
Ощущение мягкости или вязко-
сти перемещения педали тормо-
за может свидетельствовать о
наличии воздуха в гидравличе-
ской системе. Если в гидравли-
ческой системе присутствует
воздух, поручите дилеру фирмы
Ямаха удалить воздух из систе-
мы прежде, чем продолжить экс-
плуатацию мотоцикла. Воздух в
гидравлической системе ухуд-
шает эффективность торможе-
ния, что может вести к потере
управления и к аварии.
