3-7
1
2
3
4
5
6
7
8
9

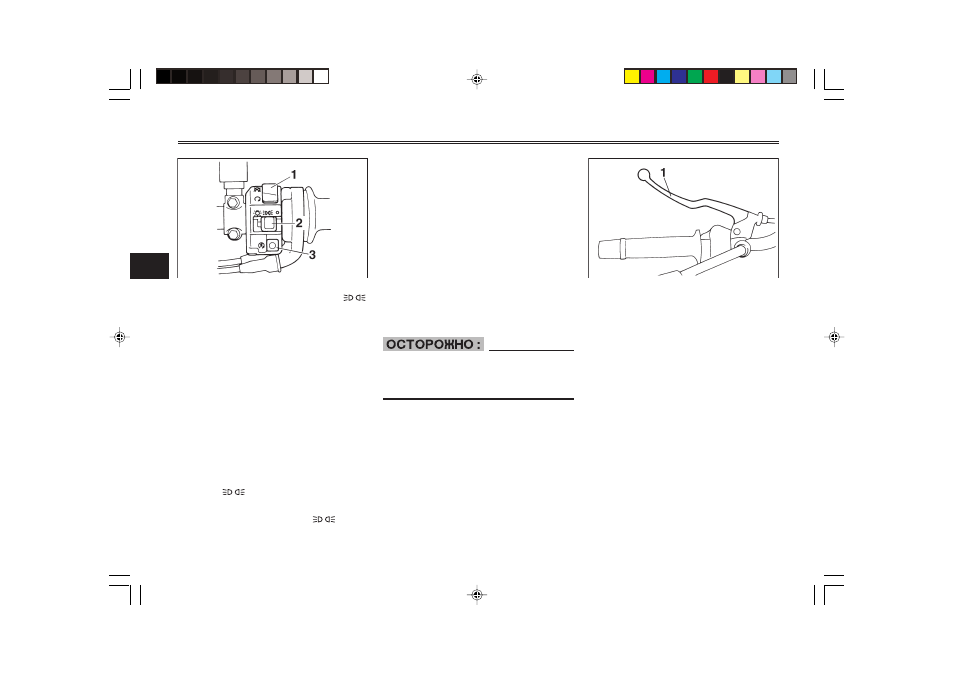

ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
1. Выключатель остановки двигателя “#/$“
2. Переключатель световых приборов “:/
/
8 “
3. Выключатель стартера “,“
EAU03890
Выключатель остановки двига-
теля “#
# # # # /$ $ $ $ $ “
Перед запуском двигателя уста-
новите этот выключатель в по-
ложение “#“. Устанавливайте
этот выключатель в положение
“$“ в аварийных ситуациях, на-
пример, при опрокидывании мо-
тоцикла или при заедании троса
дроссельной заслонки.
EAU03898
Переключатель световых прибо-
ров “:
: : : : / /8 8 8 8 8 “
Устанавливайте этот переклю-
чатель в положение “
“ для
включения дополнительного
фонаря, освещения приборов и
заднего габаритного фонаря. Ус-
танавливайте переключатель в
положение “:“ для того, чтобы
включить также и свет фары. Ус-
танавливайте переключатель в
положение “8“ для того, чтобы
выключить все осветительные
приборы.
EAU00143
Выключатель стартера “, , , , , “
Нажмите на этот выключатель
для проворачивания коленчато-
го вала двигателя стартером.
EC000005
Прочитайте инструкции по за-
пуску на стр. 5-1 прежде, чем за-
пускать двигатель.
1. Рычаг сцепления
EAU00152
Рычаг сцепления
Рычаг сцепления расположен на
левой рукоятке руля. Для вы-
ключения сцепления прижмите
рычаг к рукоятке руля. Для
включения сцепления отпусти-
те рычаг. Для обеспечения плав-
ной работы сцепления рычаг
следует нажимать быстро, а от-
пускать медленно.
Рычаг сцепления оборудован
выключателем, который являет-
ся частью системы блокировки
цепей зажигания. (Описание сис-
темы блокировки цепей зажига-
ния приведено на стр. 3-16.)
