ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

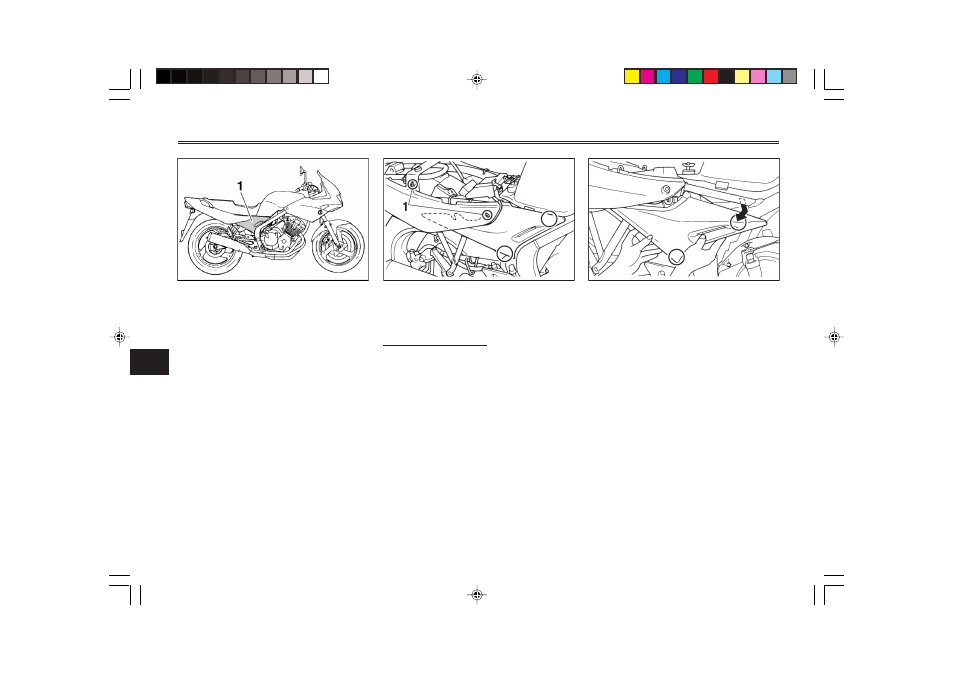

1. Панель А
EAU01777
Снятие и установка панели
Показанную на рисунке панель
необходимо снимать для выпол-
нения некоторых операций тех-
нического обслуживания, описа-
ние которых приведено в этой
главе.
Руководствуйтесь инструкция-
ми этой главы каждый раз при
необходимости снятия и уста-
новки этой панели.
1. Винт (2 шт.)
EAU02926
Панель А
Как снять панель
1. Снимите сиденье. (Описание
операций снятия и установки
сиденья приведены на стр. 3-
12.)
2. Отверните винты и освободи-
те панель, сдвинув ее, как по-
казано на рисунке.
