3-8

1

2

3

4

5

6

7

8

9

ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

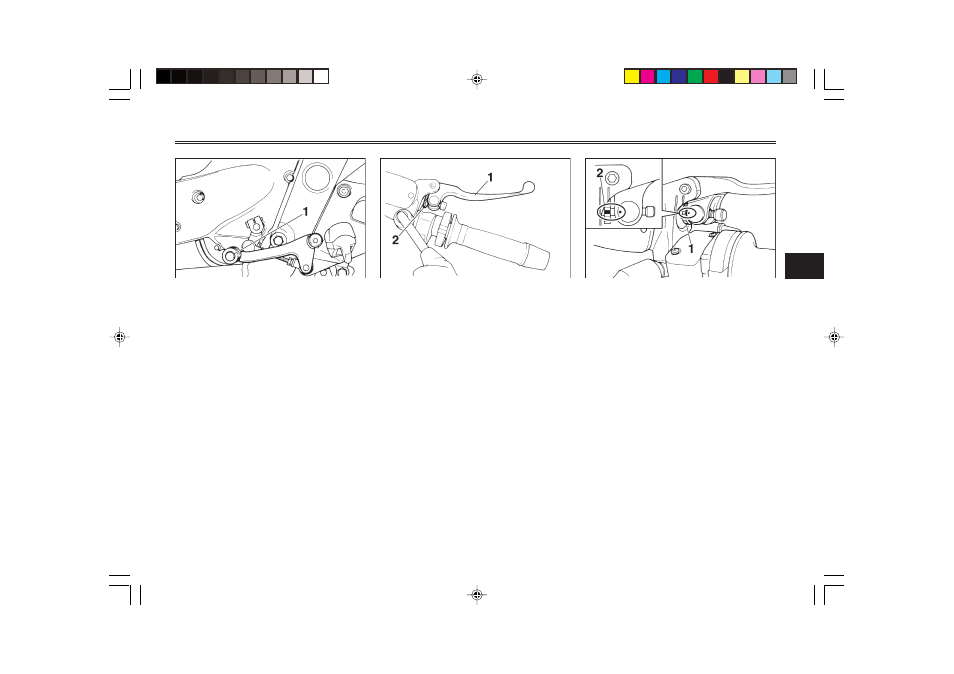

1. Педаль переключателя передач

EAU00157

Педаль переключателя пере-
дач

Педаль переключателя передач
расположена с левой стороны
двигателя и используется в со-
четании с рычагом сцепления
для переключения 6-ступенча-
той коробки передач с шестерня-
ми постоянного зацепления, ис-
пользуемой на этом мотоцикле.

1 Рычаг тормоза
2. Гайка регулировки положения рычага тор-

моза

EAU00160

Рычаг тормоза

Рычаг тормоза расположен на
правой рукоятке руля. Для вклю-
чения переднего тормоза при-
жмите рычаг к рукоятке руля.

Рычаг тормоза оборудован гай-
кой регулировки положения. Для
того, чтобы отрегулировать рас-
стояние от рычага тормоза до
рукоятки руля, вращайте регули-
ровочную гайку, оттягивая ры-
чаг от рукоятки руля. Значок “„“
на регулировочной гайке должен
быть совмещен со значком “¦“ на
рычаге тормоза.

1. Гайка регулировки положения рычага тор-

моза

2. Правильно совмещенные значки.

4BR-28197-R8-3.pmd

2003/05/22, 14:49

8
