6-29
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

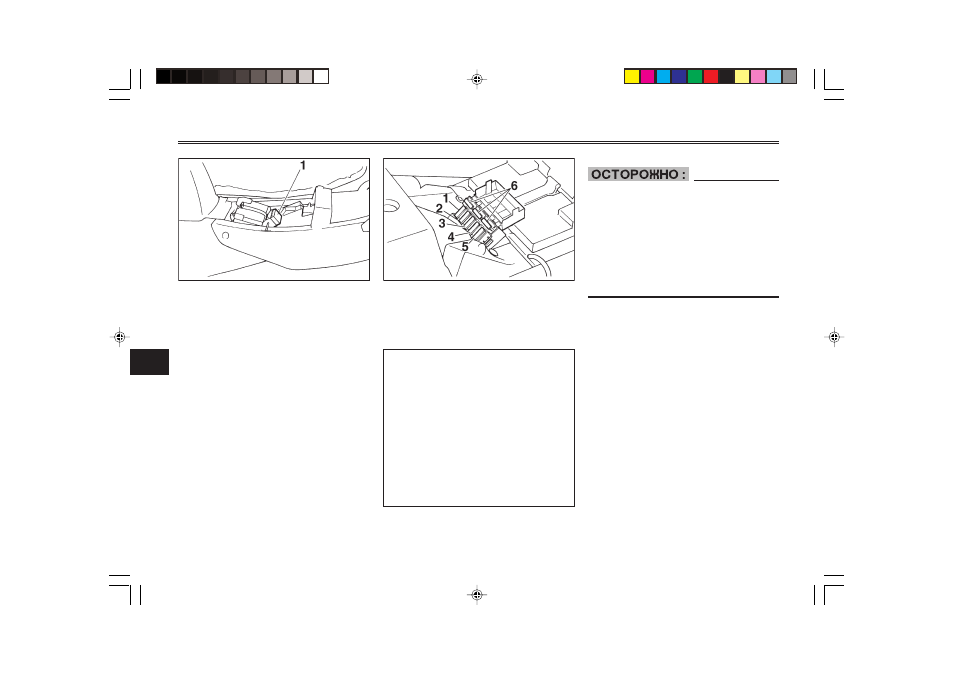

1. Коробка плавких предохранителей
EAU01470
Замена плавких предохрани-
телей
Коробка плавких предохраните-
лей находится под сиденьем.
(Описание операций снятия и
установки сиденья приведены
на стр. 3-12.)
Если перегорел какой-либо пре-
дохранитель, замените его сле-
дующим образом :
1. Установите ключ в положе-
ние “OFF” (“ВЫКЛЮЧЕНО”) и
отключите соответствую-
щую электрическую цепь.
2. Выньте перегоревший плав-
кий предохранитель и уста-
новите новый предохрани-
тель с указанным номиналь-
ным током срабатывания.
Номинальные токи срабаты-
вания предохранителей :
Главный предохранитель :
30 A
Предохранитель системы
зажигания :
10 A
Предохранитель системы
сигнализации :
15 A
Предохранитель фары : 15 A
Предохранитель аварийной
сигнализации :
10 A
1. Главный предохранитель
2. Предохранитель системы зажигания
3. Предохранитель системы сигнализации
4. Предохранитель фары
5. Предохранитель аварийной сигнализации
6. Запасной предохранитель (3 шт.)
EC000103
Не используйте предохранители
с более высоким, чем рекомен-
довано, номинальным током
срабатывания во избежание
больших повреждений внутрен-
них электрических компонентов
и возможного возникновения по-
жара.
3. Установите ключ в положе-
ние “ON” (“ВКЛЮЧЕНО”) и
включите электрическую
цепь, защищенную этим пре-
дохранителем, и убедитесь в
исправности данного прибо-
ра.
4. Если предохранитель опять
сразу же перегорает, поручи-
те дилеру фирмы Ямаха про-
верить электрическую сис-
тему мотоцикла.
