Инструкция по эксплуатации Yamaha XJ600S Diversion (2003)
Страница 80
6-33
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

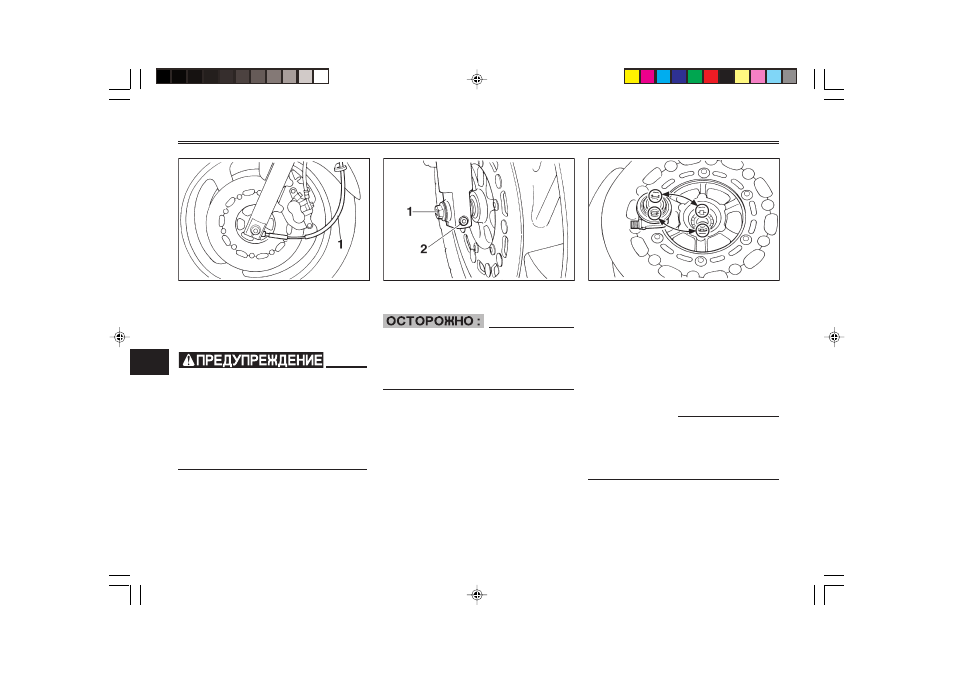

1. Трос спидометра
EAU00868
Переднее колесо
Как снять переднее колесо
EW000122
8
8
8
8
8
Рекомендуется поручить
техническое обслуживание
колеса дилеру фирмы Яма-
ха.
8
8
8
8
8
Надежно установите мото-
цикл так, чтобы исключить
опасность его падения.
1. Установите мотоцикл на
центральную подставку.
2. Отсоедините трос спидомет-
ра от переднего колеса.
3. Снимите тормозные скобы,
отвернув болты.
1. Ось переднего колеса
2. Стяжной болт оси переднего колеса
ECA00047
Не нажимайте на рычаг тормоза
после того, как скоба тормоза
была снята, т. к. это ведет к смы-
канию тормозных колодок.
4. Ослабьте стяжной болт оси
переднего колеса.
5. Вытяните ось колеса и сни-
мите колесо.
EAU04164
Как установить переднее коле-
со
1. Установите редуктор спидо-
метра на ступицу колеса, со-
вместив его выступы с проре-
зями.
2. Поднимите колесо между
стойками вилки.
ПРИМЕЧАНИЕ :
Следите за тем, чтобы паз на ре-
дукторе спидометра был совме-
щен с фиксатором на стойке вил-
ки.
3. Вставьте ось колеса.
4. Снимите мотоцикл с цен-
тральной подставки так, что-
бы переднее колесо оказа-
лось на земле.
