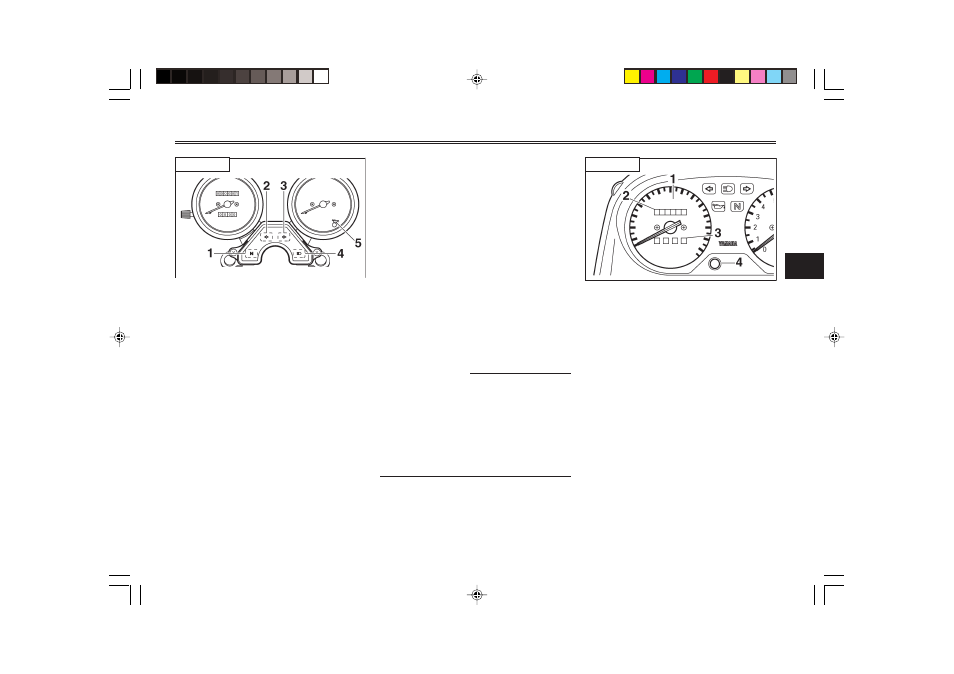

ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
1. Сигнальная лампа нейтрали “N”
2. Сигнальная лампа поворота влево “4“
3. Сигнальная лампа поворота вправо “6“
4. Сигнальная лампа дальнего света “&“
5. Предупреждающий световой сигнал уровня
масла “7“
EAU00063
Сигнальная лампа дальнего све-
та “&
& & & & “
Эта лампа горит, когда в фаре
включена лампа дальнего света.
EAU03201
Предупреждающий световой сиг-
нал уровня масла “7
7 7 7 7 “
Эта предупреждающая лампа го-
рит, когда уровень масла в дви-
гателе слишком низкий.
Электрические цепи этой лампы
можно проверить следующим об-
разом:
1. Установите переключатель
остановки двигателя в поло-
жение “#“ и переведите ключ
в положение “ON” (“ВКЛЮЧЕ-
НО”).
2. Установите коробку передач
на нейтраль или нажмите на
рычаг сцепления.
3. Нажмите на выключатель
стартера. Если при нажатии
на выключатель стартера
сигнальная лампа не загора-
ется, обращайтесь к дилеру
фирмы Ямаха по поводу про-
верки электрических цепей.
ПРИМЕЧАНИЕ :
Даже если уровень масла доста-
точный, предупреждающая лам-
па может мерцать при езде по
склону или при резких ускорени-
ях или замедлениях, но это не
свидетельствует о неисправно-
сти.
1. Спидометр
2. Одометр
3. Счетчик дальности поездки
4. Кнопка сброса счетчика дальности поездки.
EAU00094
Спидометр (модель XJ600S)
В узел спидометра входят собст-
венно спидометр, одометр и счет-
чик дальности поездки. Спидо-
метр показывает скорость движе-
ния. Одометр показывает общий
пробег мотоцикла. Счетчик даль-
ности поездки показывает прой-
денное расстояние с момента его
сброса на нуль при помощи кноп-
ки сброса. Счетчик дальности
поездки можно использовать для
оценки расстояния, которое мож-
но проехать с полным баком топ-
лива. Эта информация позволяет
планировать будущие остановки
для заправки.
XJ600N XJ600S
